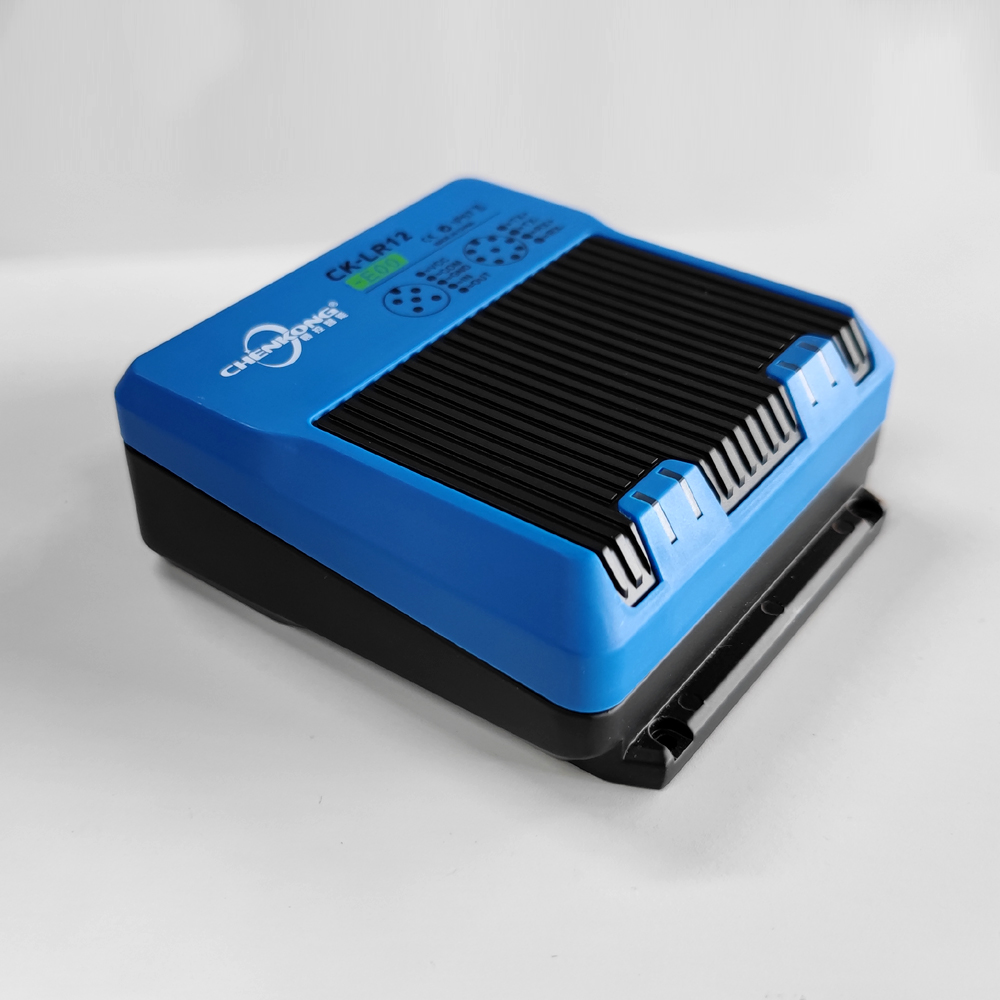

CK-LR12-E00低频工业读写器|读卡器是一款工业以太网接口，支持MODBUS TCP与TCP/IP自由协议的工业读写设备，广泛用工业制造精益化、数字化、自动化领域，本文将重点介绍CK-LR12-E00低频工业读写器|读卡器之TCPIP自由协议开发手册的命令、通信、读写原理及RFID地址分配。

1. 自由协议命令支持

CK-LR12-E00对 自由协议命令的支持如下：

◆ 0x00---心跳包

◆ 0x01---获取设备信息

◆ 0x02---获取电子标签UID

◆ 0x03---保留

◆ 0x04---写电子标签UID

◆ 0x05---配置IO

◆ 0x06---设置IO输出状态

◆ 0x07---读取IO状态

2. 通信参数

IP地址	默认：192.168.1.80（建议通过配置软件搜索）
通信端口	500
通信协议	TCP

表 3.1通信参数

3. 标签数据读写原理

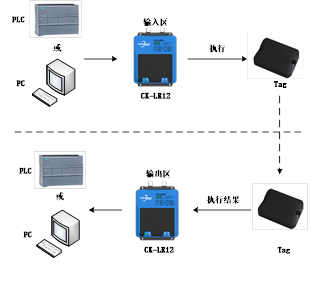

读卡器内部分数据输入区和数据输出区，PLC向读卡器输入区写入相关的数据和操作指令，读卡器执行读写器指令后，把执行指令的结果存储到读卡器的输出区。



图 2.1 RFID Tag数据读写原理

4. RFID标签地址分配

电子标签数据总线是16位，每次操作必须是2个字节并且地址是双字节偏移如：0、2、4等

       标签的地址分配如表5‑1。

保留	Addr=0x0000~0x000c		只读
UID	Addr=0x000E	Addr=0x0010	只写
	Addr=0x0012	Addr=0x0014

表 5.1 RFID标签数据地址分配表

注： ●地址0x000E~0x0014为电子标签UID数据，请一次写入8byte的数据，否则会在数据尾部自动填0
