一核心思想

本文的核心思想是使用一个辅助的分支帮助主干网络进行训练；除此之外，本文还提出PSWarp的架构，将预测的BBox和Cls进行联立，具体的Motivation见下述。

不过本人认为该辅助分支与PVRCNN网络架构中的Voxel Set Abstraction Module非常相似，都是将Voxel的features映射到sample point中，然后concatenate一下得出sample point的特征。

将sample point的特征输入到另一个detector中，得到foreground segmentation和center estimation两个分支，foreground segmentation预测该点是否为前景点；center estimation预测这个点与真实的距离最近的ground truth的中心点的offset。

通过对辅助网络进行损失回归操作，就能够优化主干网络，并且在测试阶段不需要这个辅助分支，也就是不会在测试阶段增加额外的计算量。

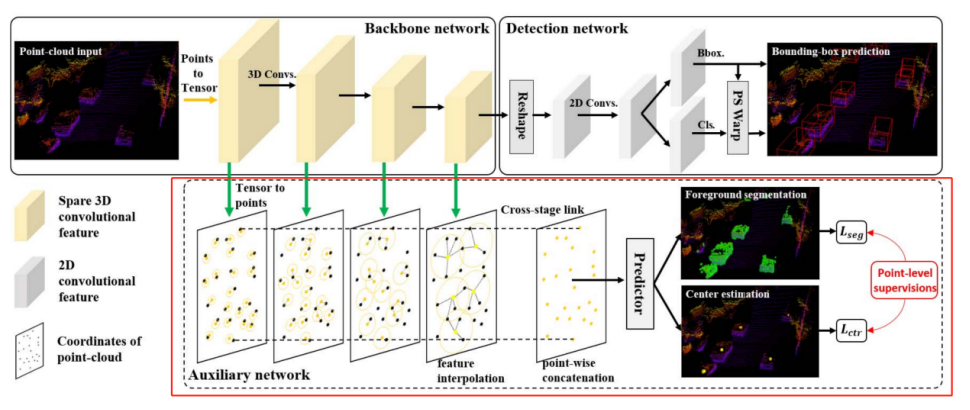

具体框架如下图所示(红色部分就是本文最重要的步骤)：

二核心步骤

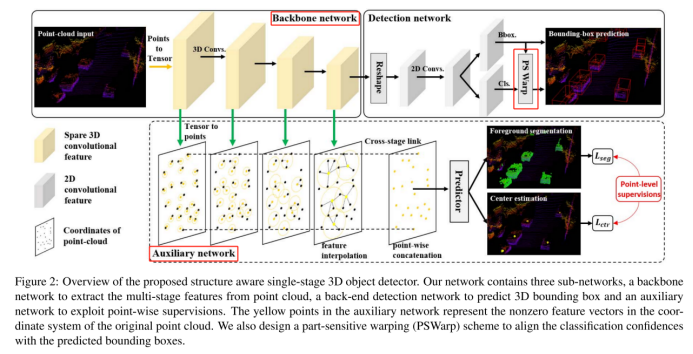

如核心思想所述一致，本文的框架主要为三大部分: Backbone Network、Auxiliary Network、Detection Network。

Backbone Network是借鉴于SECOND。

Auxiliary Network帮助主干分支，通过loss function迭代主干分支中的参数，优化主干分支(也就是Backbone Network)。

Detection Network也就是预测BBox和Cls的网络，并且该网络中使用到了PSWarp，让BBox与Cls的预测结果联系更加紧密，进而使预测结果更加精确。

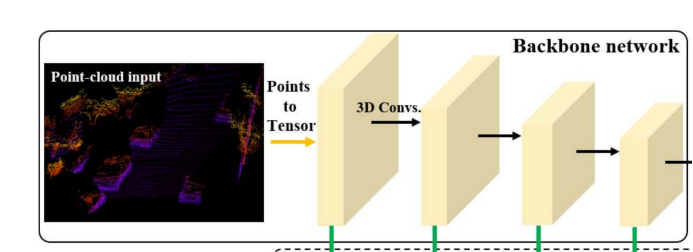

2.1 Backbone and detection networks

Backbone Network参考SECOND，将原始点云映射到voxel中，然后通过稀疏卷积得出3D features(注意一下，原始点云中的点云个数为N。)。

2.2 Detachable auxiliary network

这一步的motivation是为了让Backbone network中学习到的特征更加精准，具体做法为以下几步：

1、红色框中的黑色点表示原始点云坐标，黄色点表示上面的每一层3Dfeatures上的不为空的voxel，根据索引和与点云坐标的量化关系得到的坐标点以及特征。（也就是由voxel索引到点云坐标的映射，然后对应的点云坐标上的点的特征就是该voxel的特征。）

2、步骤一中的黄色的点，我们使用公式表示为：，其中表示features，表示非零voxel映射出的point coordinates，这里要注意到j最大值为M，也就是说这一层的非零voxel的个数为M。

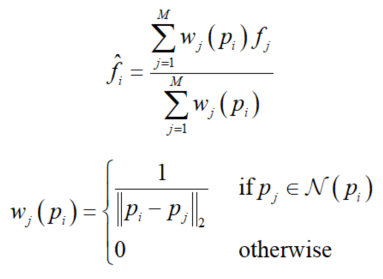

3、对于点云集(也就是说点云的个数为N)，我们使用下列函数得到其特征：

其中表示ball region，在四个特征图上的半径分别为:0.05m、0.1m、0.2m和0.4m。

4、之后将得到的每一层的点云特征进行catenate操作，得到该点云的最终特征。

以上四个步骤，可以说与PVRCNN中非常相似，个人认为只是换了一个名字。

之后将得到的原始点云坐标和特征输入到Predictor中，通过两个分支，分别预测点云的seg和center offset信息。

Seg表示预测point的前景点与背景点的可能性，表示这个point的真实label：

再次铭记，这个Auxiliary Network仅仅在train阶段，使用损失函数的方式，让Backbone Network中得到的特征更加好。

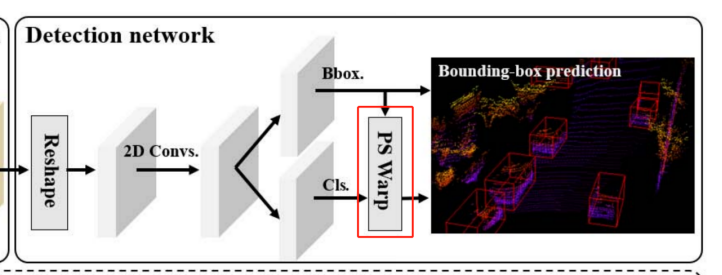

2.3 Detection Network

为了更好的联立classification branch与BBox branch，作者借鉴了PSRoIAlign的方法，提出PS Warp的联立方法。PS Warp是为了联立BBox的同时，使Cls得到的预测分数更加精确。

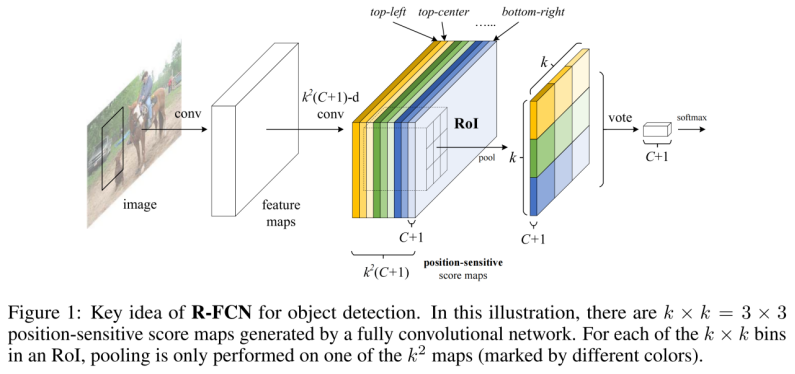

2.3.1 R-FCN

为了弄明白PS Warp的实现原理，首先需要明白R-FCN中提出的PSRoIAlign。

这一部分建议先去参考其他博客阅读。

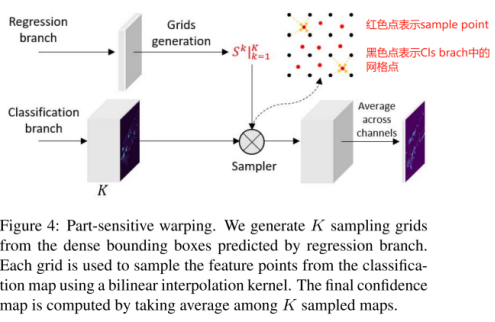

2.3.2 PS Warp

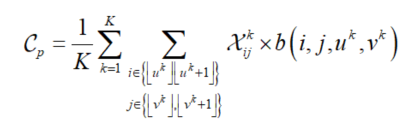

PS Warp的联立方法借鉴了上述的方法，首先修改最后的classification layers，生成K个部分敏感分类图(也就是将之前生成的Cls map的维度由1变成了K，因为作者主要是预测car这个类别，所以也就没有像上面一样乘上C+1的类别数。)，表示为，例如，在K = 4的情况下，{upper-left, upper-right, bottom-left, bottom-right}。
