简介：对于在深度学习中的两个常见的函数SoftMax，交叉熵进行的探讨。在利用paddle平台中的反向求微分进行验证的过程中，发现结果与数学定义有差别。具体原因还需要之后进行查找。

关键词： 交叉熵，SoftMax

在深度学习网络中，SoftMax 以及Cross Entropy（交叉熵）是最常见到神经网络输出级的数据处理以及计算损失函数。

§01 定义

1.1 函数

SoftMax函数往往使用在分类神经网络的最后一层的处理中，它将分类神经网络的输出转换成网络对于输入样本所属类别的概率。

1.1.1 类别概率

如果神经网络 $N\left( {\varphi ;X} \right)$ 在输入样品 $x_i$ 的作用下，输出输出向量为 $\left[ {z_1 ,z_2 , \cdots ,z_M } \right]$ 。分别表示该样本属于 1 ~ M 个类别的概率。但属于概率必须满足：

$z_i \ge 0,\,\,i = 1,2, \cdots ,M$
$\sum\limits_{i = 1}^M {z_i } = 1$

为了达到概率条件，需要进行处理。SoftMax处理方式是其中一种。

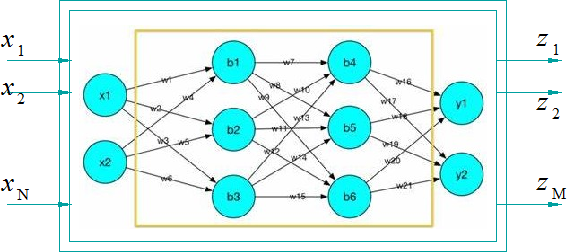

▲ 图1.1.1 神经网络输入输出示意图

▲ 图1.1.1 神经网络输入输出示意图

1.1.2 SoftMax

在 详解softmax函数以及相关求导过程 中，给出了SoftMax的定义：

$y_i = {{e^{z_i } } \over {\sum\limits_{i = 1}^M {e^{z_i } } }}$

数据计算过程中的流程图参见下图：

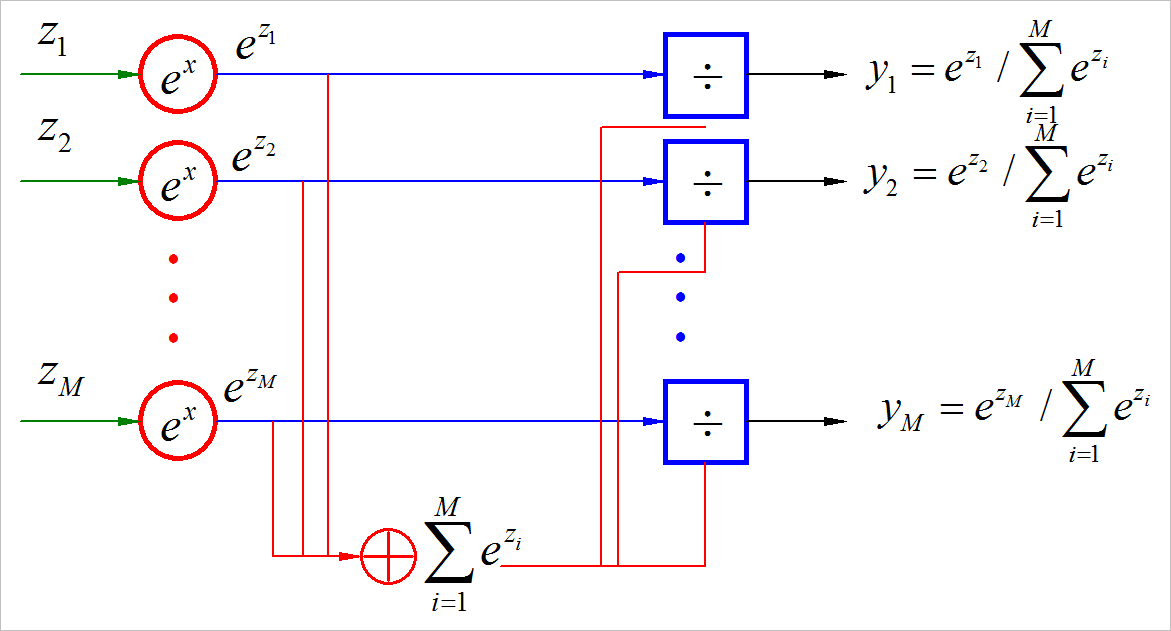

▲ 图1.1.2 SoftMax结构示意图

▲ 图1.1.2 SoftMax结构示意图

可以看到输出的 $y_i ,i = 1,2, \cdots ,M$ 满足：

$y_i \ge 0,\,\,i = 1,2, \cdots ,M$
$\sum\limits_{i = 1}^M {y_i } = 1$

（1）举例

a = [0.1,0.2,0.3,-1,5]
b = sum([exp(aa) for aa in a])
c = [exp(aa)/b for aa in a]
print("a: {}".format(a), "b: {:0.2f}".format(b), "c: {}".format(c))

a: [0.1, 0.2, 0.3, -1, 5]
b: 152.46
c: [0.007249044016189045, 0.008011432630542426, 0.008854002355397775, 0.0024129971374439265, 0.9734725238604267]

1.2 交叉熵

根据 一文搞懂熵(Entropy),交叉熵(Cross-Entropy)中的定义，对于一组样本所出现的概率分布： $p_i ,\,\,i = 1,2, \cdots ,M$ ，所对应的信息熵为：
$E_{entropy} \left( P \right) = E\left( P \right) = - \sum\limits_{i = 1}^M {p_i \log \left( {p_i } \right)}$

1.2.1 交叉熵定义

如果有两个相同长度的概率分布： $\left\{ {p_1 ,p_2 , \cdots ,p_M } \right\}$ $\left\{ {q_1 ,q_2 , \cdots ,q_M } \right\}$ 。他们两者之间的交叉熵有两种定义：

在神经网络应用中，P,Q两个概率通常情况下：一个是网络输出SoftMax对应的样本类别概率；另外一个是样本期望类别概率。

从上面定义来看，对于两个概率分布，这两个交叉熵的取值是不同的，除非两个概率分布是相同的，或者相差一个系数。

1.2.2 举例

比如对于MNIST分类问题，期望值为：

P: [0, 0, 1, 0, 0, 0, 0, 0, 0, 0]

网络输出为：

Q: [0.29213776 0.03122202 0.03394387 0.01968607 0.13676823 0.00576233
 0.32953807 0.02688782 0.07919548 0.04485835]

$H\left( {P,Q} \right)$ 对应的交叉熵为：

$H\left( {P,Q} \right) = - \sum\limits_{i = 0}^9 {p\left( i \right) \cdot \log \left[ {q\left( i \right)} \right] = - \log \left( {0.03394} \right) = 3.383}$

从这里可以看到，由于 log 函数要求输入 x 必须是大于0，所以在计算上面的交叉熵的时候，往往使用 $H\left( {Q,P} \right)$ 的定义，而不是反过来。

这个交叉熵只是反应了网络输出中，对应样本正确类别的神经元输出距离“1”还相差多少，至于其他网络输出对于交叉熵是没有影响的。

§02 求导

通常情况下，对于用于分类神经网络的最后一层的输出往往采用线性传递函数，再加上SoftMax，通过交叉熵计算损失函数Loss。在进行损失函数反向传播的过程中，需要计算反向传播的梯度方向。

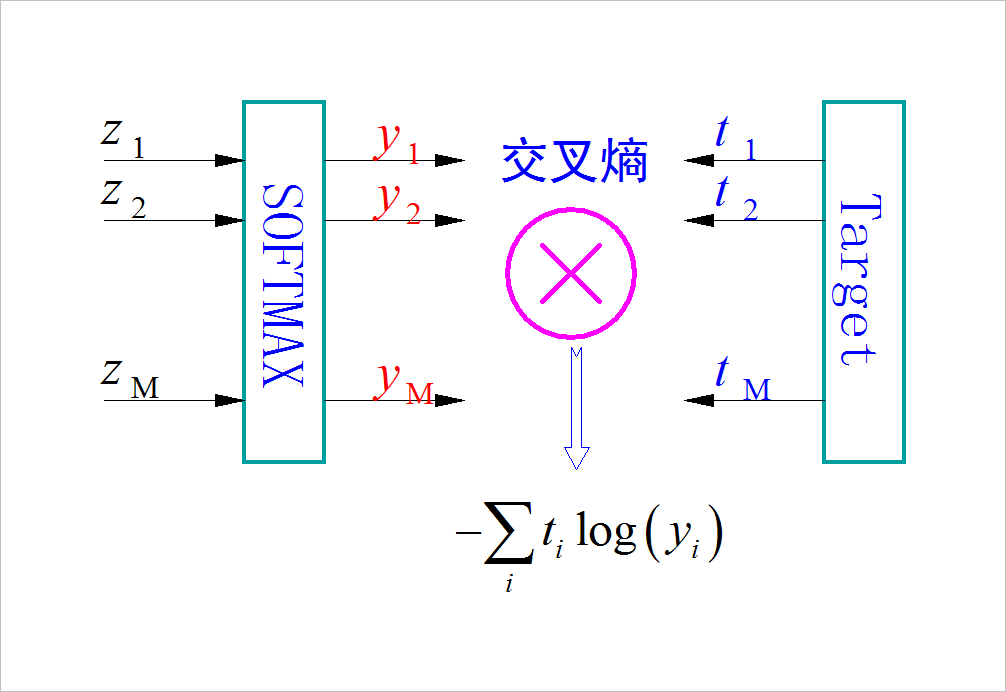

▲ 图2.2 网络输出对应的交叉熵

▲ 图2.2 网络输出对应的交叉熵

$Loss\left( {z_i ,t_i } \right) = - \sum\limits_{i = }^M {t_i \log \left( {{{e^{z_i } } \over {\sum\limits_{j = M}^M {e^{z_j } } }}} \right)}$

2.1 梯度求解

为了方便梯度求解，假设样本属于第 c 个种类，也就是： $t_C = 1,\,\,t_m = 0,m \ne c$ 。那么此时交叉熵为：
$Loss\left( {z_i ,t_i } \right) = - \log {{e^{z_c } } \over {\sum\limits_{j = 1}^M {e^{z_j } } }} = \log \left( {\sum\limits_{j = 1}^M {e^{z_j } } } \right) - z_c$

求此时损失函数 $L o s s$ 对于网络输出 $z_i$ 的梯度下降方向：

${{\partial Loss} \over {\partial z_i }} = {{dz_c } \over {dz_i }} - {1 \over {\sum\limits_{j = 1}^M {e^{z_j } } }} \cdot e^{z_i } = {{dz_c } \over {dz_i }} - y_i$

情况分为两种：

第一种情况： $i = c$

$-{{\partial Loss} \over {\partial z_c }} = 1 - y_c$

第二种情况： $\ne c$
$-{{\partial Loss} \over {\partial z_i }} = - y_i$

2.2 对比MSE

如果损失函数使用MSE，即：

$\over M}\sum\limits_{i = 1}^M {\left( {t_i - z_i } \right)^2 }$

那么它针对于所有输出的负梯度方向：

${{\partial Loss} \over {\partial z_i }} = {{\left( {t_i - z_i } \right)} \over M}$

对比前面对于SoftMax以及交叉熵求解来看，除了相差一个常量系数 $1 / M$ 之外，梯度的方向是相同的。

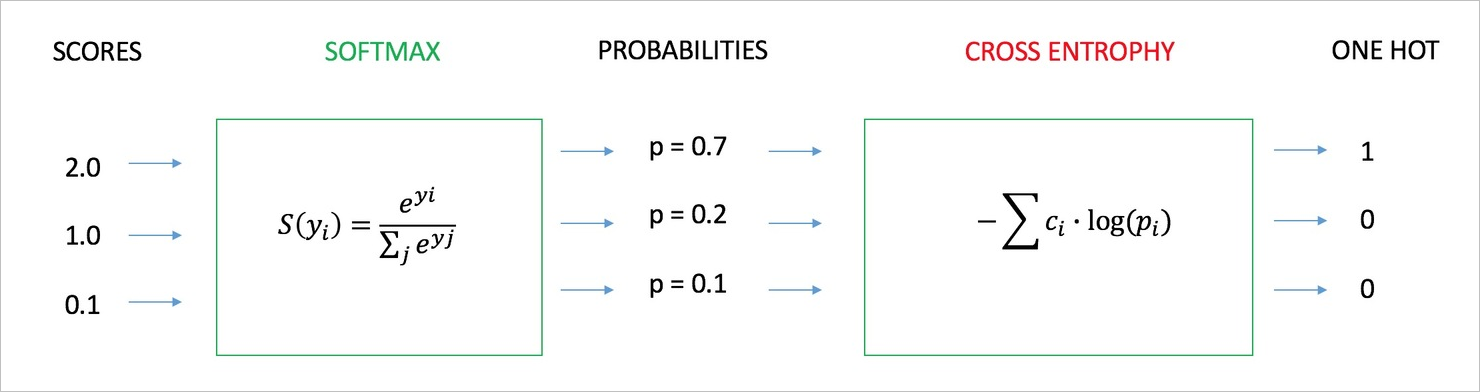

▲ 图2.2.1 交叉熵在分类问题

▲ 图2.2.1 交叉熵在分类问题

2.3 对比Sigmoid

如果网络最后一层传递函数采用Sigmoid函数：

$f\left( x \right) = {1 \over {1 + e^{ - x} }}$

Sigmoid函数曲线：

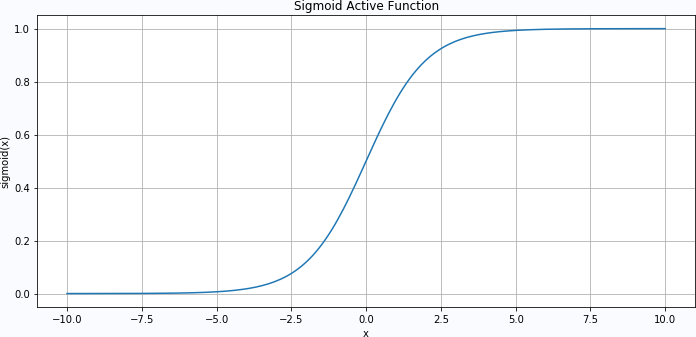

▲ 图2.3.1 Sigmoid函数曲线

▲ 图2.3.1 Sigmoid函数曲线

x = linspace(-10, 10, 200)
smt = 1/(1+exp(-x))

plt.figure(figsize=(10,5))
plt.plot(t, smt)
plt.xlabel("x")
plt.ylabel("sigmoid(x)")
plt.grid(True)
plt.title("Sigmoid Active Function")
plt.tight_layout()
plt.show()

这个函数虽然不能够保证网络的输出 $z_i ,i = 1,2, \cdots ,M$ 满足概率分布归一化要求，但可以保证输出值 $z_i > 0,\,\,i = 1,2, \cdots ,M$ 。这种情况也称为 logistic回归。

▲ 图2.3.2 最后一级采用Sigmoid函数输出

▲ 图2.3.2 最后一级采用Sigmoid函数输出

如果在此基础上仍然利用交叉熵作为损失函数，那么交叉熵对于 $z_i ,i = 1,2, \cdots ,M$ 的负梯度为：

${{\partial Loss} \over {\partial z_i }} = - \sum\limits_{i = 1}^M {t_i \log \left( {{1 \over {1 + e^{ - z_i } }}} \right)}$

同样，假设当前样本对应第 $c$ 类，也就是： $t_c = 1,\,\,t_i = 0,\,i \ne c$ 。

第一种情况： $i = c$

${{\partial Loss} \over {\partial z_c }} = {\partial \over {\partial z_c }}\log \left( {1 + e^{ - z_i } } \right) = {{ - e^{ - z_c } } \over {1 + e^{ - z_c } }} = \left( {1 - y_c } \right)$

第二种情况： $\ne c$

${{\partial Loss} \over {\partial z_i }} = 0$

通过上面对比，可以看到使用Sigmoid函数作为网络的最后一级输出的传递函数，然后使用交叉熵来作为损失函数的时候存在的问题：

它只对于该样本对应的类别所属的神经元反向有梯度，对于其它输出神经元反向没有梯度；
当神经元输出接近于1的时候，反向梯度数值会下降；

上面会使得网络在收敛的时候速度变慢。

§03 实验验证

3.1 对比SoftMax与MSE

根据前面推导，可以看到在网络输出传递函数为线性函数的时候，通过SoftMax以及交叉熵对应的损失函数，与MSE对应的损失函数所对网络输出节点的损失函数负梯度数值是一样的。下面在paddle平台下，测试一下这方面的内容。

3.1.1 建立softmax网络

搭建一个仅仅由softmax组成的网络。

class netmodel(paddle.nn.Layer):
    def __init__(self, ):
        super(netmodel, self).__init__()

    def forward(self, x):
        x = paddle.nn.functional.softmax(x)
        return x

3.1.2 求解SoftMax梯度

（1）求SoftMax输出

Ⅰ.使用net求解SoftMax输出

定义一个向量z，代表网络的实际输出。然后经过上面定义的SoftMax，获得实际输出y。

net = netmodel()
z = TT(array([0,0.1,-2,3])[newaxis,:], dtype='float64')
z.stop_gradient = False
y = paddle.nn.functional.softmax(z)
print("z: {}".format(z), "y: {}".format(y))

z: Tensor(shape=[1, 4], dtype=float64, place=CPUPlace, stop_gradient=False,
       [[ 0.       , 0.10000000, -2.       ,  3.       ]])
y: Tensor(shape=[1, 4], dtype=float64, place=CPUPlace, stop_gradient=False,
       [[0.04479074, 0.04950142, 0.00606177, 0.89964607]])

Ⅱ.使用numpy求SoftMax

通过Numpy函数计算SoftMax，对比paddle中的 SoftMax函数数值：

zz = z.numpy()
yy = exp(zz)/sum(exp(zz))
print("zz: {}".format(zz), "yy: {}".format(yy))

zz: [[ 0.   0.1 -2.   3. ]]
yy: [[0.04479074 0.04950142 0.00606177 0.89964607]]

对比一下，上面的数值是一样的。

（2）反向梯度计算

上面利用paddle中的loss求解机制，自动完成对z的梯度求解。

net = netmodel()
optimizer = paddle.optimizer.SGD(learning_rate=0.1, parameters=net.parameters())

z = TT(array([0,0.1,-2,3])[newaxis,:], dtype='float64')
z.stop_gradient = False
y = paddle.nn.functional.softmax(z)

t = TT(array([[1]]))
loss = paddle.nn.functional.cross_entropy(y, t)
loss.backward()

print("loss.numpy(): {}".format(loss.numpy()), "y: {}".format(y), "y.grad: {}".format(y.grad), "z.grad: {}".format(z.grad))

loss.numpy(): [1.66634288]
y: Tensor(shape=[1, 4], dtype=float64, place=CPUPlace, stop_gradient=False,
       [[0.04479074, 0.04950142, 0.00606177, 0.89964607]])
y.grad: Tensor(shape=[1, 4], dtype=float64, place=CPUPlace, stop_gradient=False,
       [[ 0.18804884, -0.81106323,  0.18090513,  0.44210926]])
z.grad: Tensor(shape=[1, 4], dtype=float64, place=CPUPlace, stop_gradient=False,
       [[-0.00802040, -0.05832138, -0.00112875,  0.06747052]])

观察 z 变量的反向梯度，下面进行验证一下。
首先，关于 Loss的计算数值，它应该等于：

$\log \left( {y_1 } \right) = - \log \left( {0.0495} \right) = 3.006$

但上面给出的数值：

print("loss.numpy(): {}".format(loss.numpy()))

loss.numpy(): [1.66634288]

这与定义不同？那么问题出现在哪里了呢？

再检查y[1]的梯度：

print(1+log(0.0495)*y[0][1])

Tensor(shape=[1], dtype=float64, place=CPUPlace, stop_gradient=False,
       [0.85120948])

可以看到这与上面计算出的数值也不一样。

※ 总结 ※

对于在深度学习中的两个常见的函数SoftMax，交叉熵进行的探讨。在利用paddle平台中的反向求微分进行验证的过程中，发现结果与数学定义有差别。具体原因还需要之后进行查找。
