基于 Console 口访问方式为路由器设置设备名称、enable 密码、远程登录密码、远程管理 IP 地址,能够远程通过 Telnet 访问路由器。

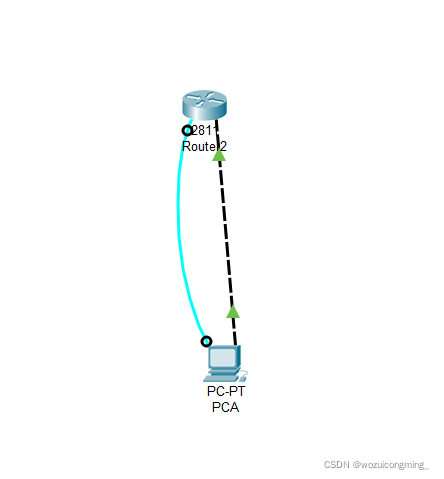

第一步：将配置线的一端与路由器的 console 口连接，另一端与 PC 口的串口相连。配置如下图所示的路由器与主机

第二步：在PC上运行终端仿真程序

单击工作区中的”PC1”

在弹出的对话框中选择“desktop”选项

单击“terminal”图标

设置终端的硬件参数

第三步：路由器加电,超级终端会显示路由器信息,自检结束后会出现命令提示"Press RETURN to get started".

第四步：按回车键进入用户配置模式

Cisco 2811路由器出厂时没有定义密码,用户按回车键直接进入普通模式,可以使用权限允许范围内的命令,需要帮助可以随时键入"?"

输入enable,敲回车则进入超级用户模式,这时候用户拥有最大权限,可以任务配置,需要帮助可以随时键入"?"

输入 enable 进入特权模式，继续输入 config 进入配置模式：

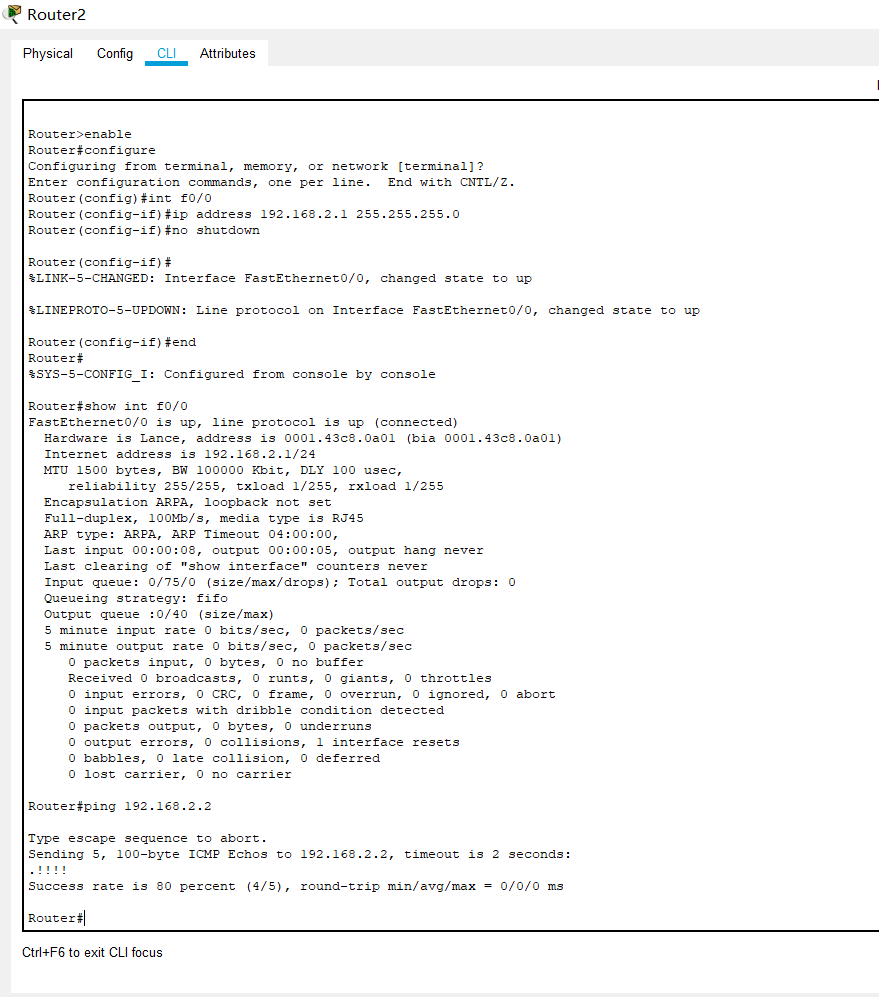

第五步：设置路由器以太网接口地址并验证连通性。

最后一定要记得 no shutdown 一下，不然最后不是 up 状态配置就没发生效。

最后进入特权模式后执行 show int f0/0 检查一下配置：

结果有显示说明是配置成功了。

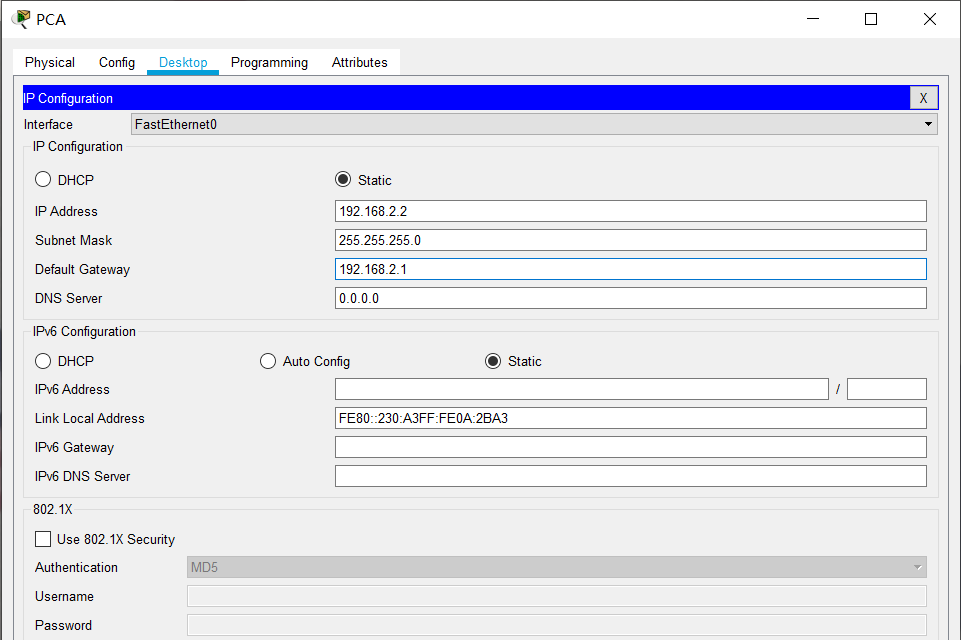

第六步：设置PC机的IP地址并测试连通性

配置 IP 地址：

然后在终端输入 ipconfig 检查一下配置是否成功：

然后我们在路由器上 ping PC机，测试连通性：

发现是可以 ping 通的。

第七步：在 PC 机上 telnet 到路由器

配置  路由器 Route 2 （通过PCA的Terminal配置路由器Router2）

Router#

Router#configure terminal

Router(config)#hostname r1         修改路由器的主机名

r1(config)#enable secret 123        设置特权模式密码为：123

r1(config)#exit

r1>enable                                进入特权模式

Password:                        此时进入特权模式需要输入密码，密码示

r1# configure terminal

r1(config)#line vty 0 4                 设置 telnet 远程登录密码

r1(config-line)#password 123456               设置远程登录密码为：123456

r1(config-line)#login                     打开登录认证功能

r1(config-line)#exit

r1(config)#int f0/0                       进入路由器的 f0/0 端口

r1(config-if)#ip add 192.168.2.1 255.255.255.0             配置 f0/0 端口IP地址

r1(config-if)#no shutdown                        开启端口

r1(config-if)#end

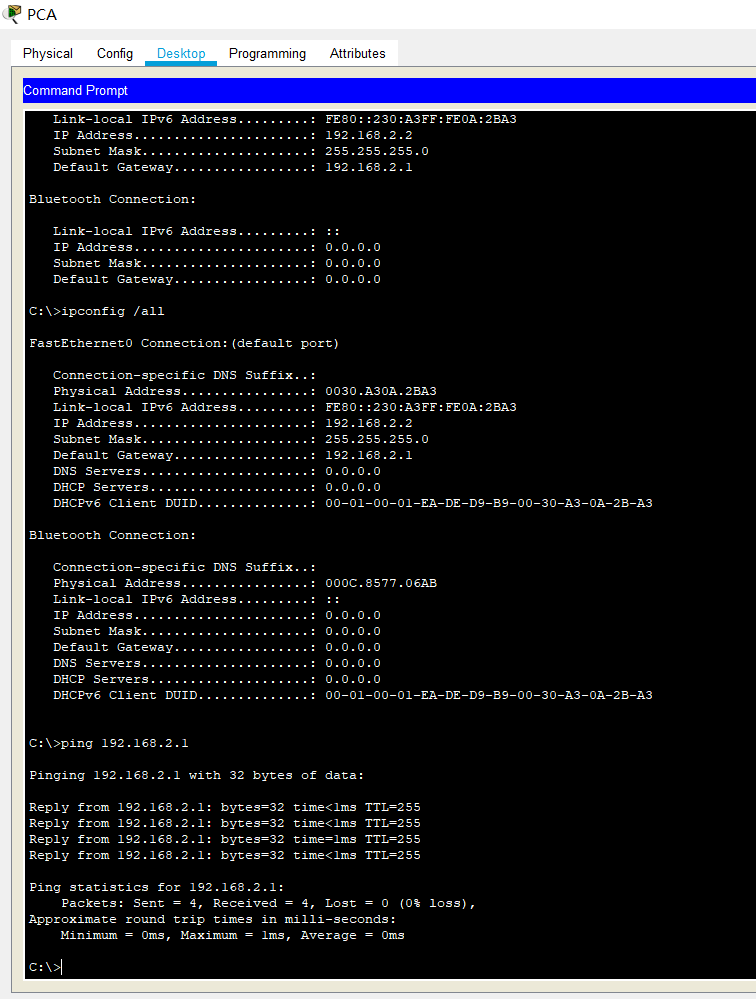

第八步：通过PC0 CMD界面 查看 PC 0 的配置情况

查看网络配置：ipconfig /all 、用ping 命令检查是否可以正常通信

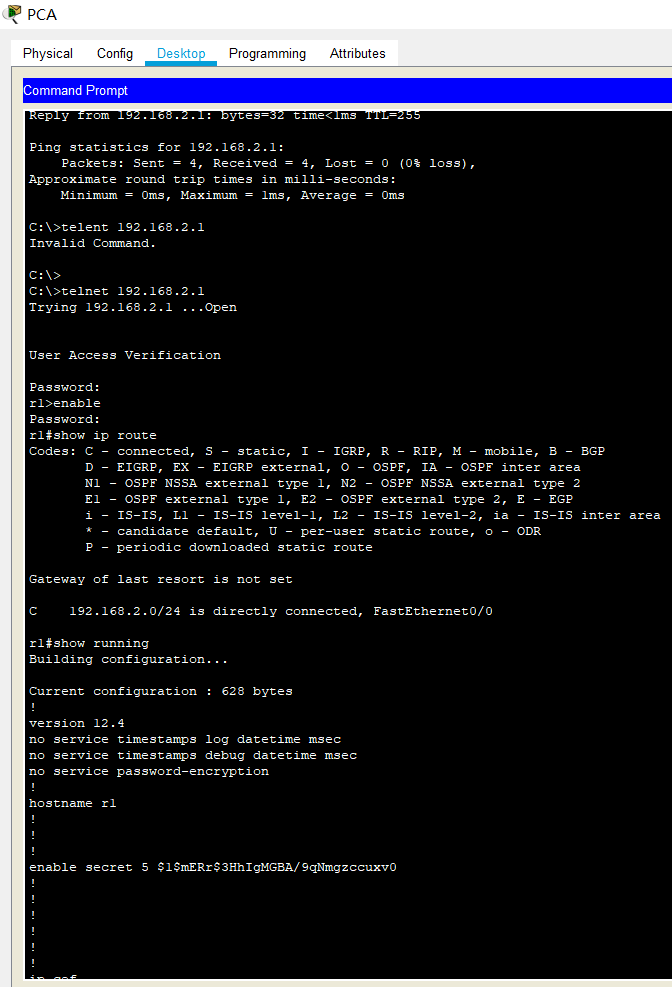

第九步：使用 telnet 登录到路由器查看配置情况

telnet 192.168.2.1        远程登录到路由器上

Password:123456        输入 telnet 远程登录密码

r1>enable

Password:123                输入特权模式密码

r1#show ip route             查看路由表

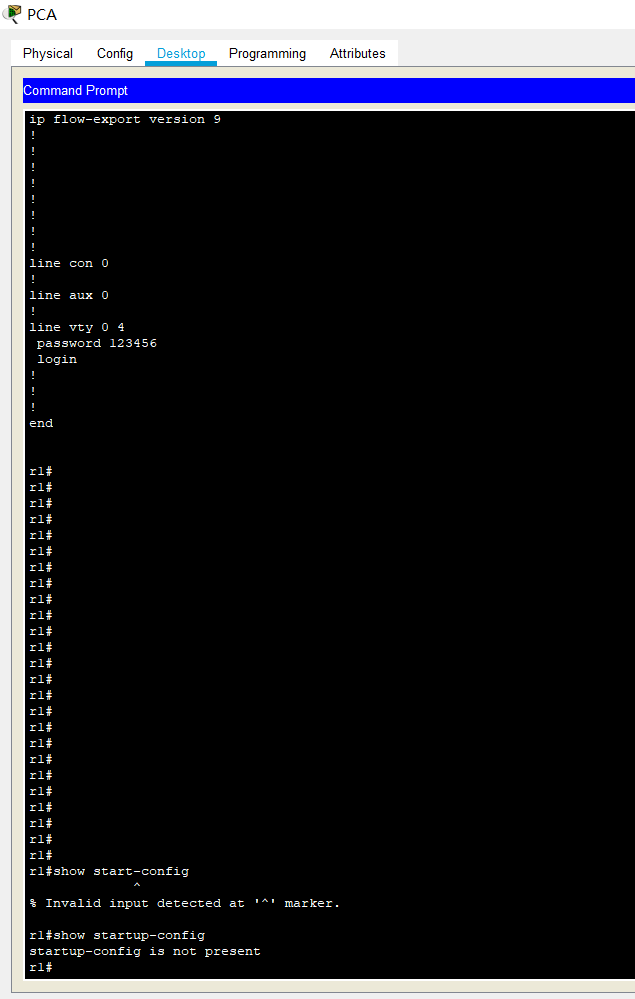

査看路由器的 running - config . text 和 start - config . text 文件。

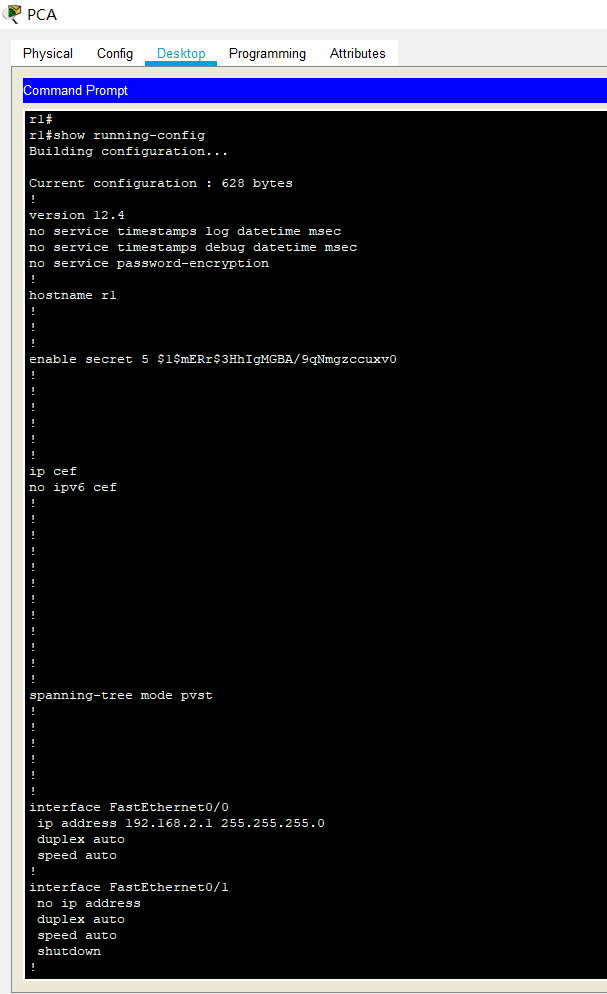

show running-config    显示路由器当前配置情况
show startup-config
