STM32基于hal库的智能小车

材料：

（1）stm32f407zgt6最小系统开发板

（2）l298n电机驱动模块1个

（3）四个电机

（4）循迹红外模块3个

一、组装

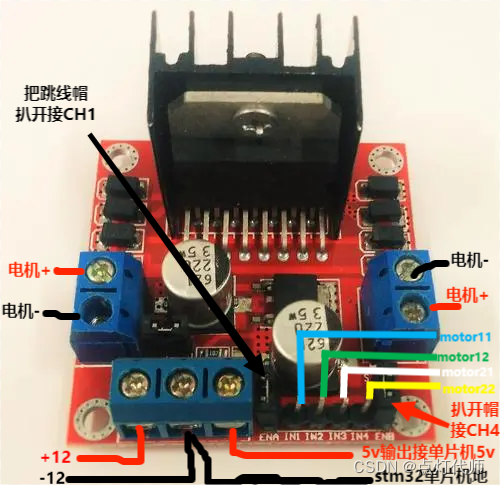

(1)L298N电机驱动模块与stm32开发板接线如下图：

说明：PWM接线把跳线帽扒开接外面引脚 CH1接ENA，CH2接ENB。

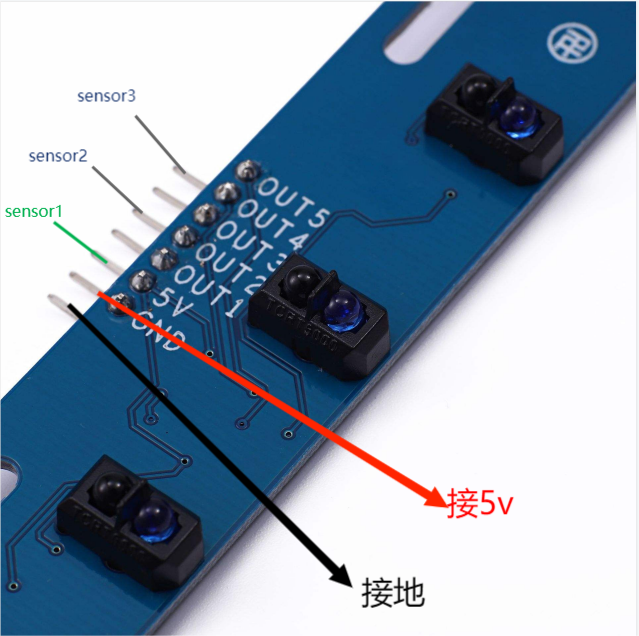

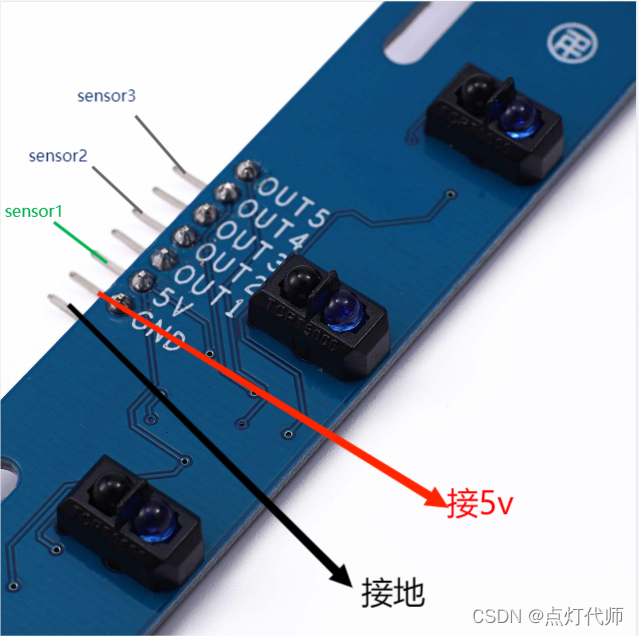

(2)寻迹红外接线：

二、主要程序

1、STM32CUBEMX配置如下：

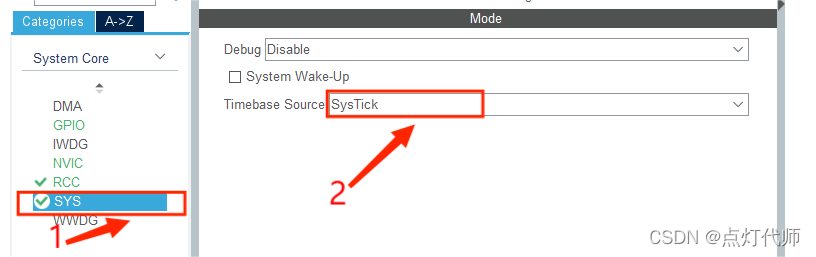

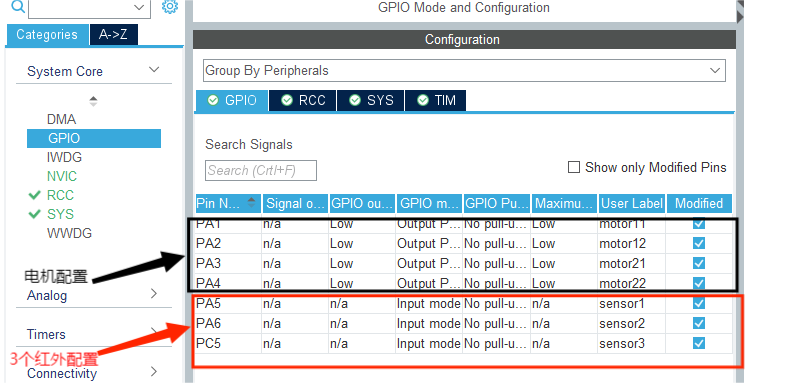

（1）引脚配置：

说明：

1）motor11、motor12 、motor21、motor22 为电机驱动引脚

2) sensor1、sensor2、sensor3 为红外引脚

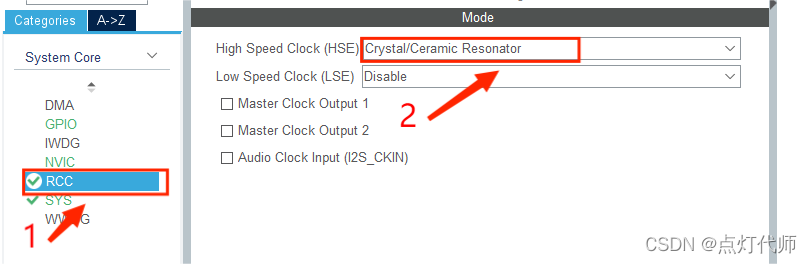

（2）配置RCC时钟：

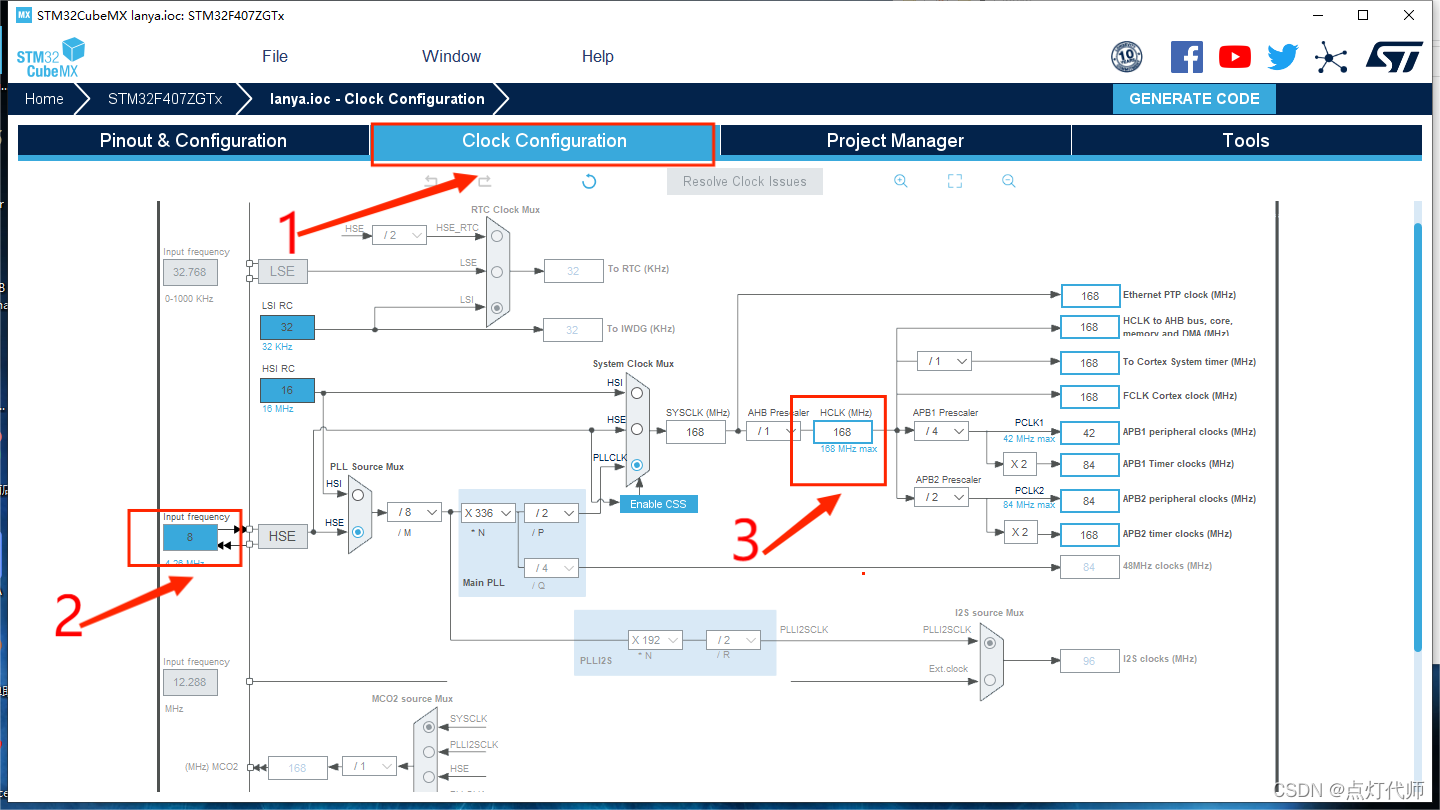

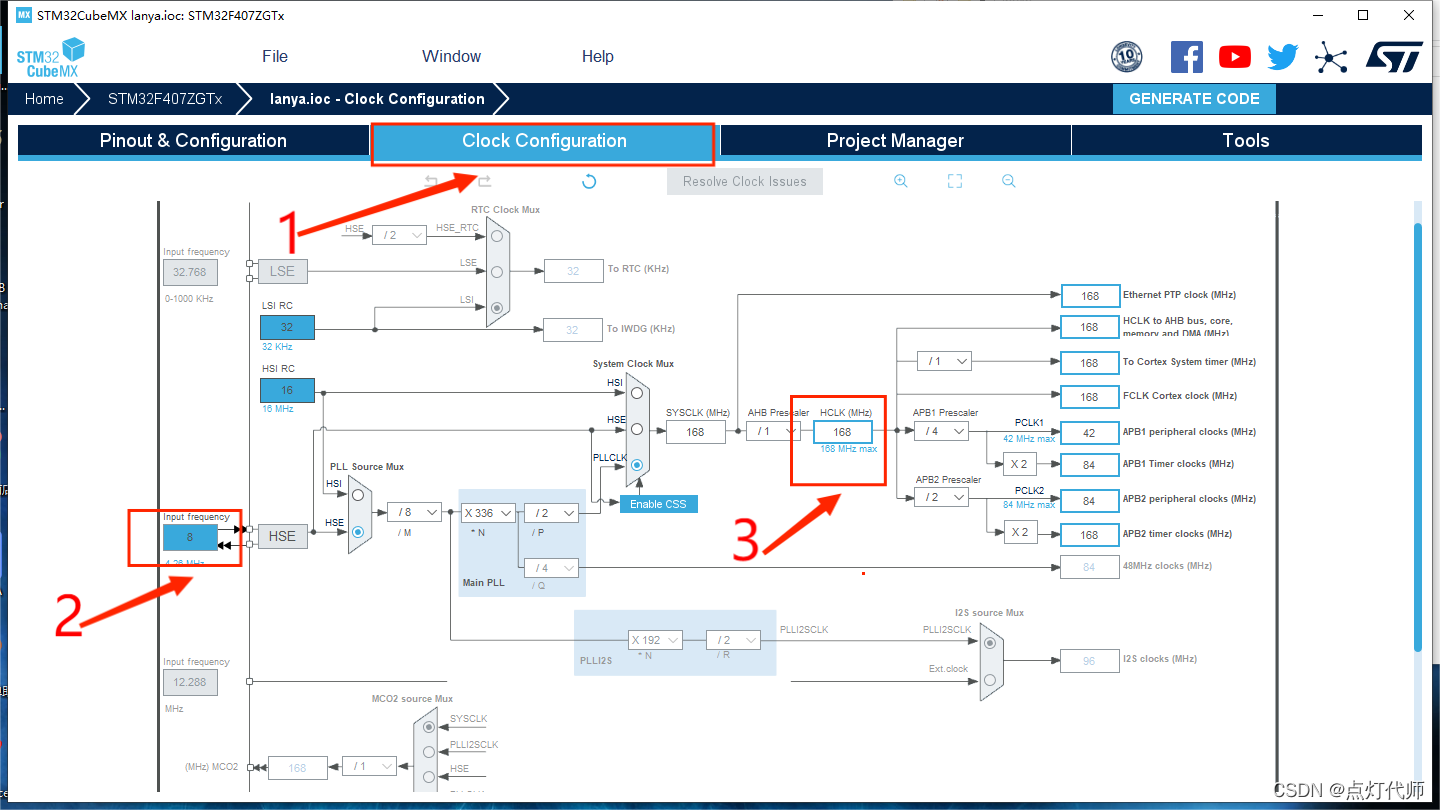

（3）时钟的配置：

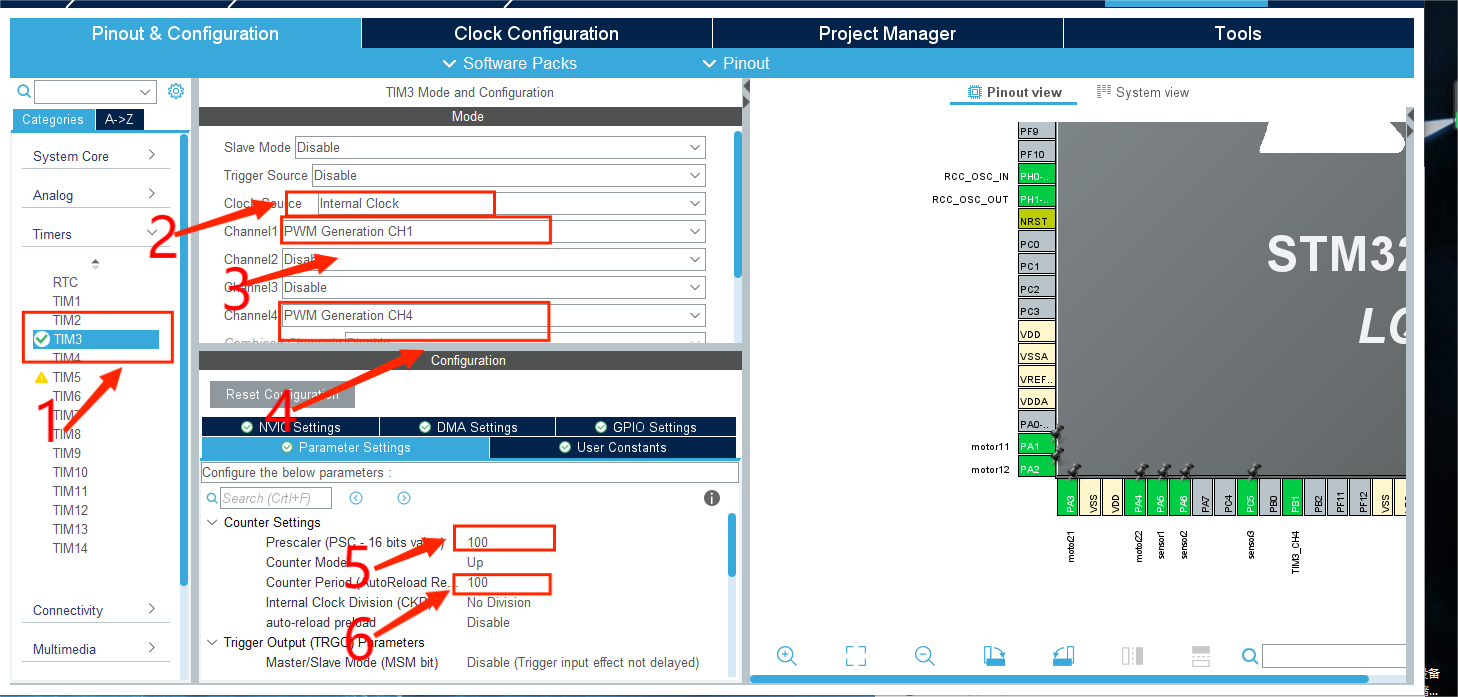

（4）预分频、分频和占空比配置：

三、程序

main.c

HAL_TIM_PWM_Start(&htim3,TIM_CHANNEL_1);
HAL_TIM_PWM_Start(&htim3,TIM_CHANNEL_4);
TIM3->CCR1=TIM3->CCR4=80;//两个电机的速度范围（0-100），越大越快。
  /* USER CODE END 2 */

  /* Infinite loop */
  /* USER CODE BEGIN WHILE */
  while (1)
  {
    /* USER CODE END WHILE */

    /* USER CODE BEGIN 3 */

    Tracking();//寻迹
  }
  /* USER CODE END 3 */

main.h

#include "Track.h"

电机程序：

Motor.c

#include "motor.h"

//前进
void car_go_straight(void)
{
   HAL_GPIO_WritePin(motor11_GPIO_Port,motor11_Pin,GPIO_PIN_SET);
   HAL_GPIO_WritePin(motor12_GPIO_Port,motor12_Pin,GPIO_PIN_RESET);

   HAL_GPIO_WritePin(motor21_GPIO_Port,motor21_Pin,GPIO_PIN_SET);
   HAL_GPIO_WritePin(motor22_GPIO_Port,motor22_Pin,GPIO_PIN_RESET);
}

//右转
void car_go_right(void)
{
   HAL_GPIO_WritePin(motor11_GPIO_Port,motor11_Pin,GPIO_PIN_SET);
   HAL_GPIO_WritePin(motor12_GPIO_Port,motor12_Pin,GPIO_PIN_RESET);

   HAL_GPIO_WritePin(motor21_GPIO_Port,motor21_Pin,GPIO_PIN_RESET);
   HAL_GPIO_WritePin(motor22_GPIO_Port,motor22_Pin,GPIO_PIN_SET);

}

//左转
void car_go_left(void)
{
   HAL_GPIO_WritePin(motor11_GPIO_Port,motor11_Pin,GPIO_PIN_RESET);
   HAL_GPIO_WritePin(motor12_GPIO_Port,motor12_Pin,GPIO_PIN_SET);

   HAL_GPIO_WritePin(motor21_GPIO_Port,motor21_Pin,GPIO_PIN_SET);
   HAL_GPIO_WritePin(motor22_GPIO_Port,motor22_Pin,GPIO_PIN_RESET);

}


//停止
void car_go_ahead(void)
{
   HAL_GPIO_WritePin(motor11_GPIO_Port,motor11_Pin,GPIO_PIN_RESET);
   HAL_GPIO_WritePin(motor12_GPIO_Port,motor12_Pin,GPIO_PIN_RESET);

   HAL_GPIO_WritePin(motor21_GPIO_Port,motor21_Pin,GPIO_PIN_RESET);
   HAL_GPIO_WritePin(motor22_GPIO_Port,motor22_Pin,GPIO_PIN_RESET);

}


//后退
void car_go_after(void)
{
   HAL_GPIO_WritePin(motor11_GPIO_Port,motor11_Pin,GPIO_PIN_RESET);
   HAL_GPIO_WritePin(motor12_GPIO_Port,motor12_Pin,GPIO_PIN_SET);

   HAL_GPIO_WritePin(motor21_GPIO_Port,motor21_Pin,GPIO_PIN_RESET);
   HAL_GPIO_WritePin(motor22_GPIO_Port,motor22_Pin,GPIO_PIN_SET);

}

Motor.h

#ifndef __MOTOR_H_
#define __MOTOR_H_

#include "main.h"

void car_go_straight(void);
void car_go_right(void);
void car_go_left(void);
void car_go_ahead(void);
void car_go_after(void);

#endif

寻迹程序：

Track.c

#include "Track.h"
#include "motor.h"

void Tracking(void)
{
	   ///右转
		if ((HAL_GPIO_ReadPin(sensor1_GPIO_Port,sensor1_Pin)==1)&&(HAL_GPIO_ReadPin(sensor2_GPIO_Port,sensor2_Pin)==0))
		while(1)//10
		{
			car_go_right();
			if((HAL_GPIO_ReadPin(sensor1_GPIO_Port,sensor1_Pin)==1)&&(HAL_GPIO_ReadPin(sensor2_GPIO_Port,sensor2_Pin)==1)&&(HAL_GPIO_ReadPin(sensor3_GPIO_Port,sensor3_Pin)==0))
			break ;
		}

		//左转
		else  if((HAL_GPIO_ReadPin(sensor1_GPIO_Port,sensor1_Pin)==0)&&(HAL_GPIO_ReadPin(sensor2_GPIO_Port,sensor2_Pin)==1))
		while(1)//01
		{
			car_go_left();
		 if((HAL_GPIO_ReadPin(sensor1_GPIO_Port,sensor1_Pin)==1)&&(HAL_GPIO_ReadPin(sensor2_GPIO_Port,sensor2_Pin)==1)&&(HAL_GPIO_ReadPin(sensor3_GPIO_Port,sensor3_Pin)==0))
			break ;
		}

		/直行
		else
			car_go_straight();

 }

Track.h

#ifndef __TRACK_H_
#define __TRACK_H_

#include "main.h"

extern void Tracking(void);

#endif

STM32基于hal库的智能小车—红外寻迹
