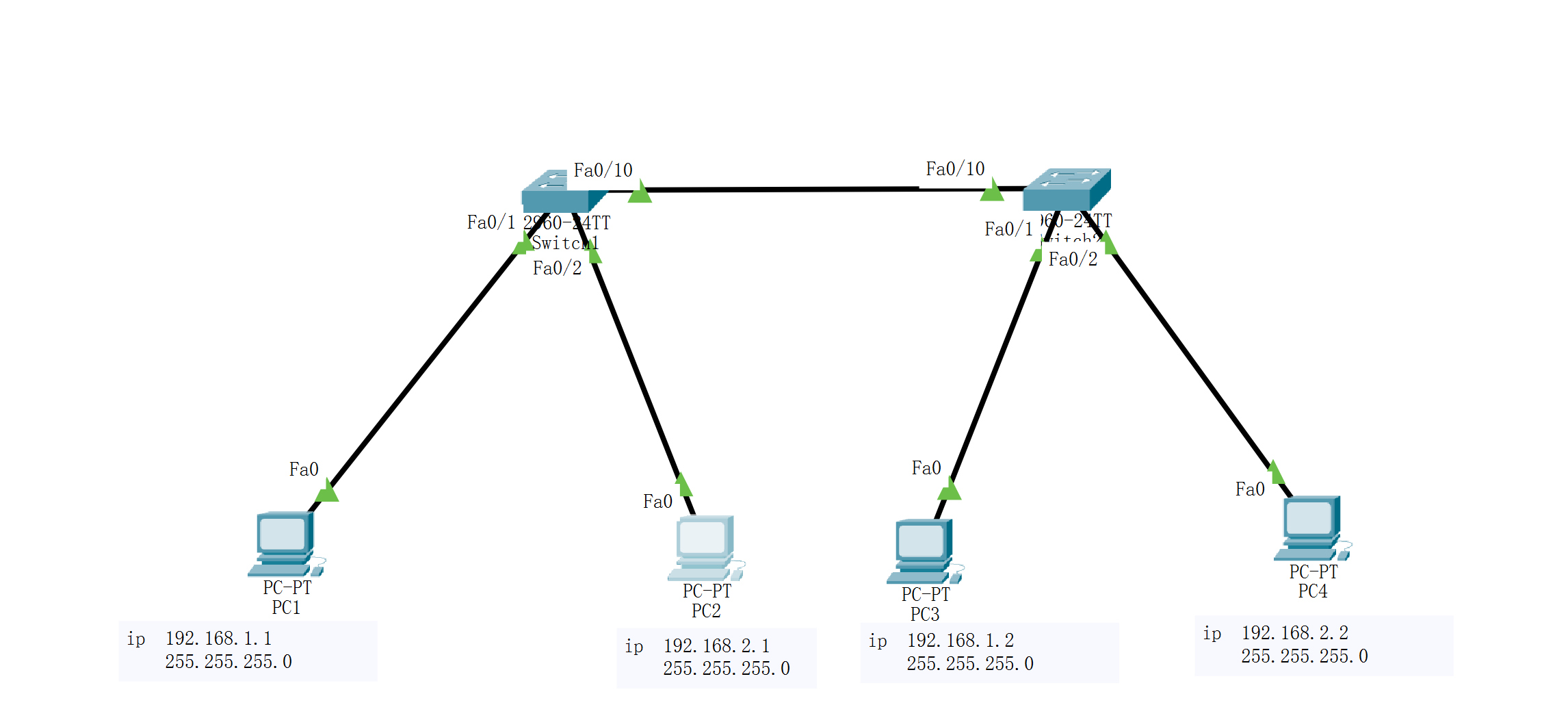

拓扑图



进入交换机创建两个vlan

分别把端口1和2端口10加入vlan2和vlan3

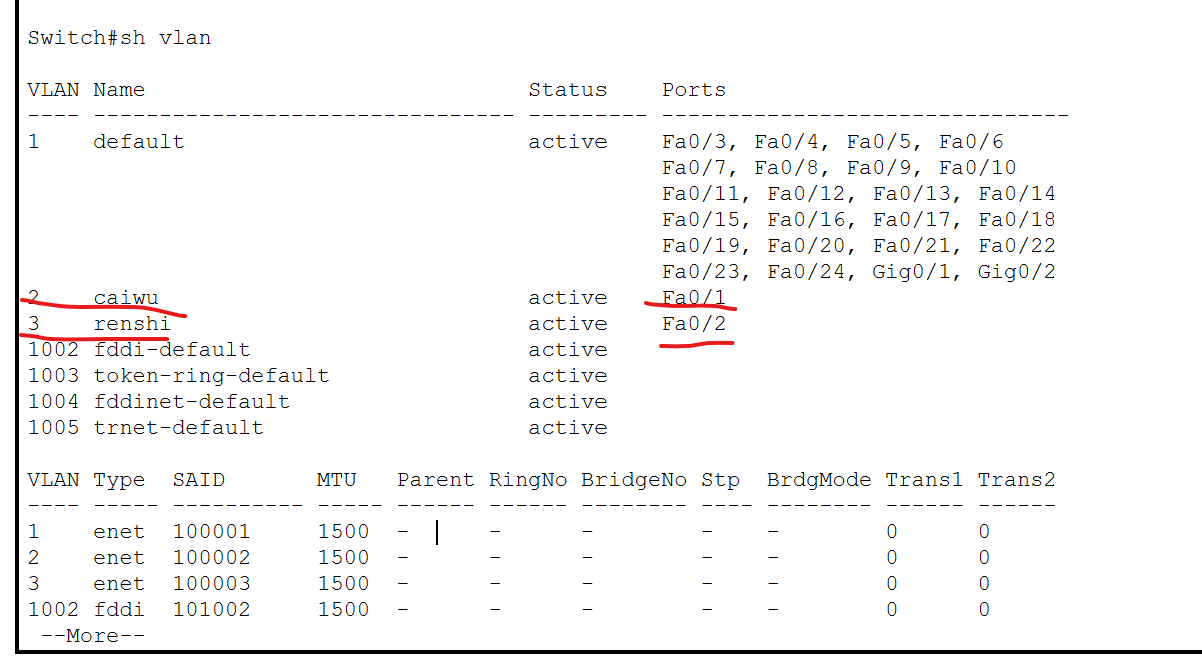

用命令查看vlan信息

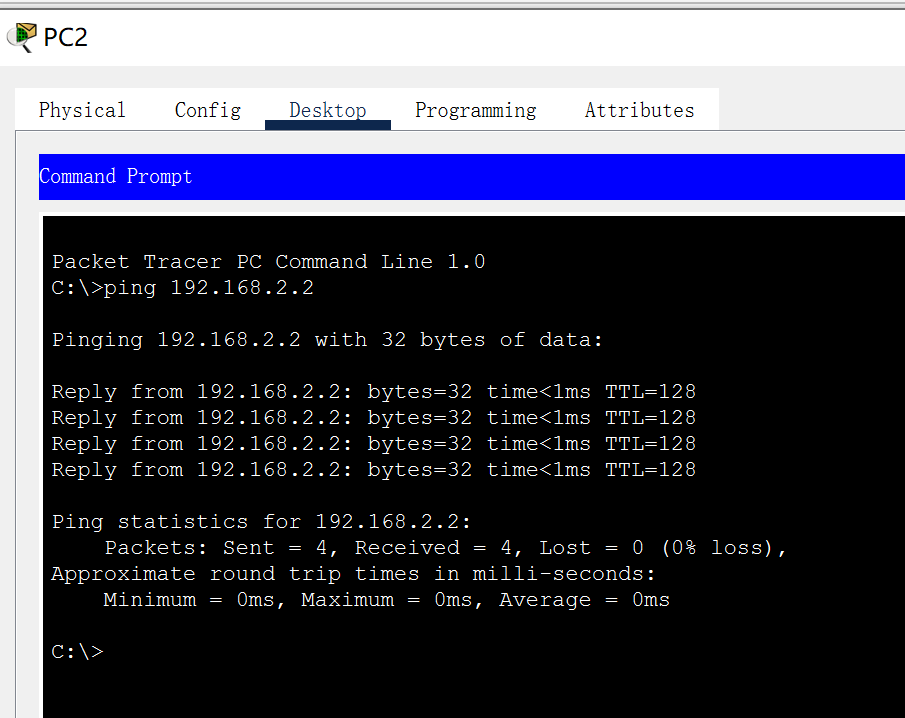

pc2 ping pc4



详细配置

Switch>en
Switch#conf t
Enter configuration commands, one per line.  End with CNTL/Z.
Switch(config)#vlandatabase vlan
                   ^

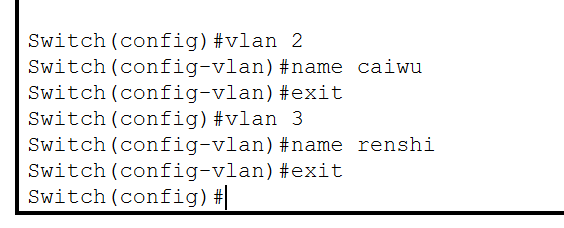

//创建两个vlan
Switch(config)#vlan 2  //可以用vlan数据库创建，命令如下：vlan database
Switch(config-vlan)#name caiwu  //更改vlan名字
Switch(config-vlan)#exit
Switch(config)#vlan 3
Switch(config-vlan)#name renshi
Switch(config-vlan)#exit

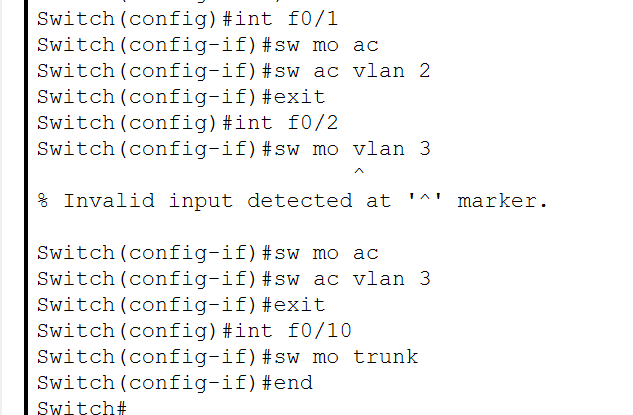

//配置端口
Switch(config)#int f0/1  //进入f0/1端口
Switch(config-if)#sw mode ac //更改端口模式为静态访问
Switch(config-if)#sw ac vlan 2  //将F0/1端口划分到vlan 2
Switch(config-if)#exit
Switch(config)#int f0/2
Switch(config-if)#sw mo ac
Switch(config-if)#sw ac vlan 3
Switch(config-if)#end
Switch(config)#int f0/10 //进入端口10
Switch(config-if)#sw mo trunk  //将端口设置为trunk模式

Switch(config)#no vlan 2 //删除vlan
Switch#sh vlan  //查看vlan信息
