1、盘片：硬盘有多个盘片,每盘片2面
2、磁头：每面一个磁头

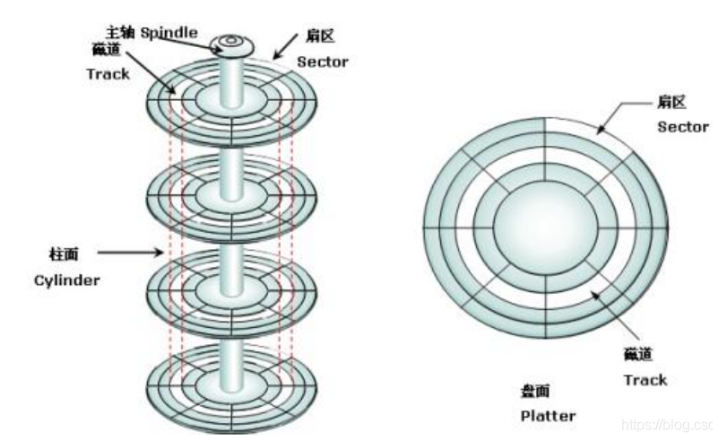

（二）、扇区硬盘的数据结构

1、扇区：盘片被分为多个扇形区域,每个扇区存放512字节的数据，硬盘的最小存储单位
2、磁道：同一盘片不同半径的同心圆,是由磁头在盘片表面划出的圆形轨迹
3、柱面：不同盘片相同半径构成的圆柱面,由同一半径圆的多个磁道组成

 （三）、磁盘结构
1、硬盘存储容量=磁头数×磁道(柱面)数×每道扇区数x每扇区字节数(512字节)
2、可以用柱面/磁头扇区来唯一定位磁盘上每一个区域
3、磁盘接口类型
IDE、 SATA、 SCSI、 SAS、光纤通道
IDE：并口数据线连接主板与硬盘，抗干扰性太差，且排线占用空间较大，不利电脑内部散热，已逐渐被SATA所取代。
SATA：抗干扰性强，支持热插拔等功能，速度快，纠错能力强。
SCSI：小型机系统接口，SCSI 硬盘广为工作站级个人电脑以及服务器所使用，资料传输时CPU占用率较低，转速快，支持热插拔等。
SAS：是新一代的SCSI 技术,和SATA硬盘相同,都是采取序列式技术以获得更高的传输速度,可达到6Gb/s
二、MBR与磁盘分区表示
（一）、主引导记录(MBR: Master Boot Record)
1、MBR位于硬盘第一个物理扇区处
2、MBR中包含硬盘的主引导程序和硬盘分区表
3、分区表有4个分区记录区，每个分区记录区占16个字节

（二）Linux中将硬盘、分区等设备均表示为文件


/dev/hda5
#/dev 是文件所在的目录，hd 表示IDE设备，sd表示SCSI设备 ，sd 表示SCSI设备；
#硬盘的顺序号,以字母a、b、c.....表示；分区的顺序号,以数字1、2、 3....表示

三、磁盘分区结构

1、硬盘中的主分区数目只有4个
2、主分区和扩展分区的序号限制在1～4
3、扩展分区再分为逻辑分区
4、逻辑分区的序号将始终从5开始

四、文件系统类型
XFS 文件系统
1、存放文件和目录数据的分区
2、高性能的日志型文件系统，特别擅长于处理大文件，可支持上百万TB的存储空间。
3、CentOS 7系统中默认使用的文件系统

4、文件系统开启日志功能，这种文件系统可以根据日志记录 在短时间内进行数据恢复

SWAP（虚拟内存） 交换文件系统

1、为Linux系统建立交换分区
2、一般设置为物理内存的1.5~2倍

Linux支持的其它文件系统类型


EXT4、FAT32、NTFS、 LVM

五、检测并确认新硬盘

1、查看或管理磁盘分区

fdisk -l 磁盘设备
或
fdisk  磁盘设备

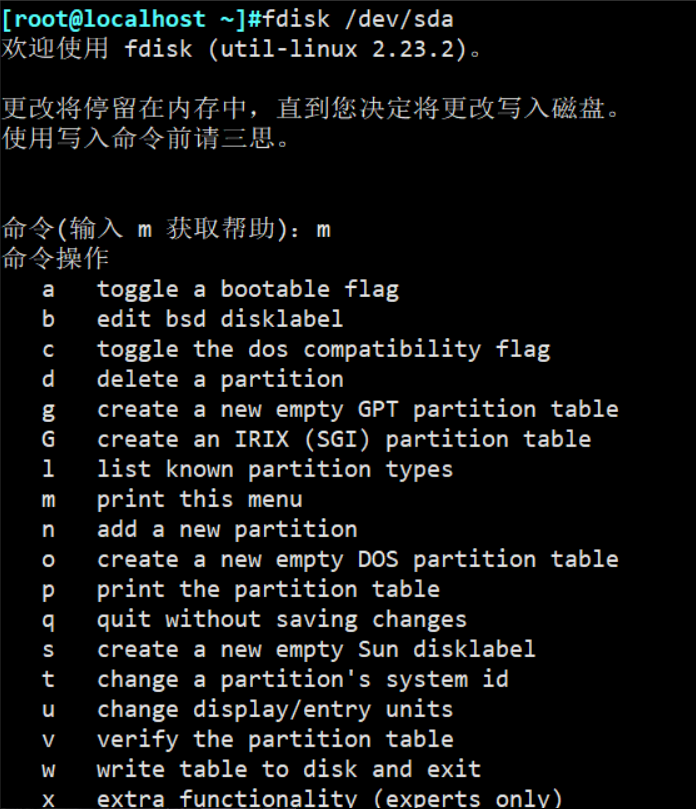

2、交互模式中的常用指令
m、p、 n、 d、 t、 w、q
m：获取帮助菜单
n：新建分区
p：查看分区情况
d：删除分区
t：变更分区的类型
w：保存分区操作并退出
q：不保存分区操作并退出

使用fdisk /dev/sda 进入交互模式才能使用以上指令

（二）、查看磁盘分区

fdisk -l [磁盘设备]

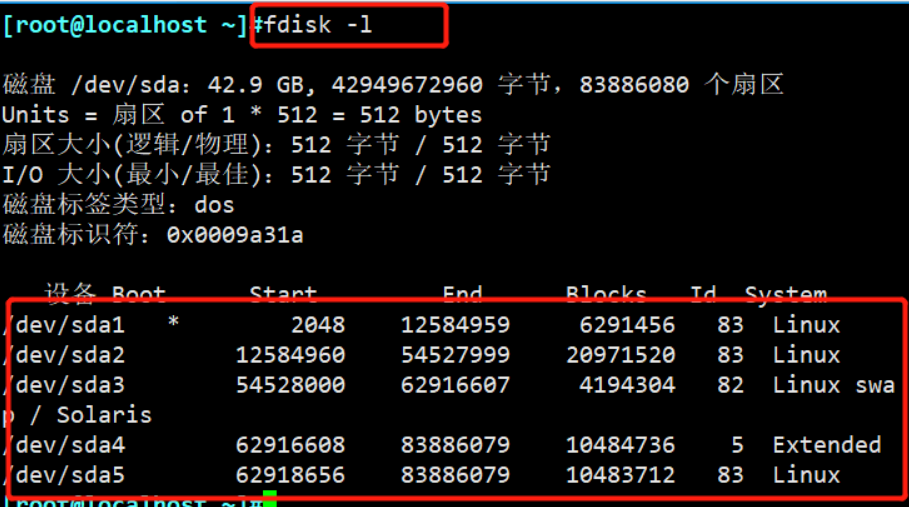

使用 fdisk 命令查看磁盘分区，从下图可以看出目前只有一个磁盘sda，其中该磁盘的sda1\sda2\sda3为主分区，其中sda3为交换模式，sda4为扩展分区，sda5为逻辑分区。

 Device (设备) ：分区的设备文件名称。
Boot：是否是引导分区。若是，则有"*"标识。
Start：该分区在硬盘中的起始位置(柱面数)
End：该分区在硬盘中的结束位置(柱面数）
Blocks：分区的大小，以Blocks (块)为单位，默认的块大小为1024字节。
Id：分区对应的系统 ID 号。例如，83表示Linux中的XFS分区或EXT4分区、82代表交换文件系统、8e表示LVM逻辑卷。
System：分区类型。

（三）、管理磁盘分区

fdisk /dev/sdb  或者 fdisk -l

在进行管理磁盘分区之前需要创建一个新的磁盘，不能直接使用系统盘进行管理，不然会使电脑系统奔溃。

设置---------添加----------硬盘----------下一步--------推荐下一步-----------下一步-----------选择磁盘大小下一步60G---------完成

再重启   或者(不用重启）

 创建好新的磁盘以后使用fdisk -l 或者fdisk /dev/sdb 命令查看一下，发现多了一块sdb 的新的磁盘。

（四）、创建分区步骤

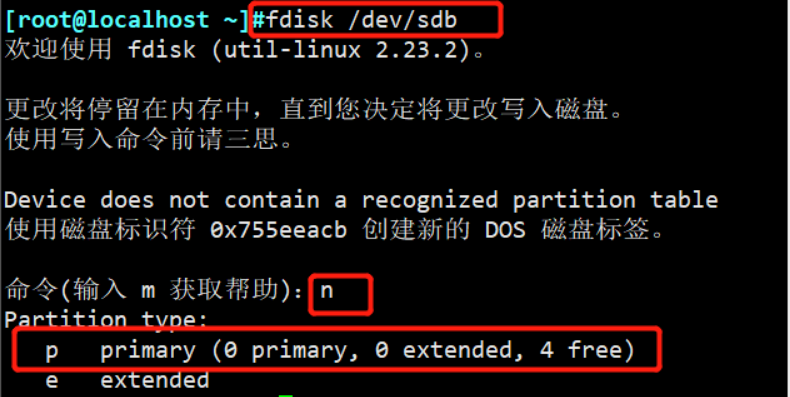

创建好新的磁盘以后，使用fdisk /dev/sdb命令进入新的磁盘，然后使用“n”选项开始创建分区。创建分区一开始会提示有多少主分区，多少扩展分区和可用分区有多少

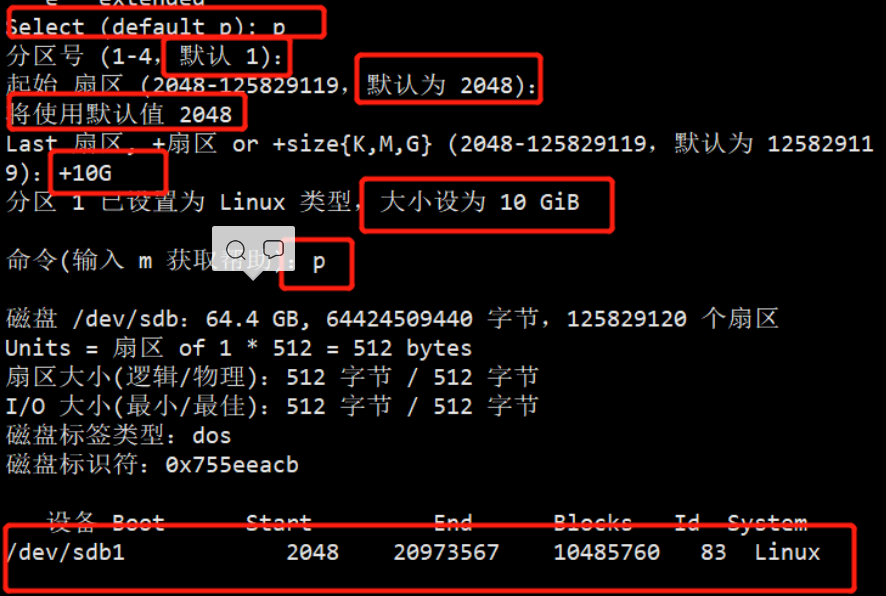

 接着使用“p”选项创建第一个主分区，此时分区号使用默认分区号从“1”开始，按“Enter”键继续；紧接着到起始扇区大小的选择，此处也使用默认值从“2048”开始，按“Enter”键继续；接下来到选择该扇区的结束初的大小，此处注意需要自己写上自己需要的主分区1的大小，下图中选择了10Gib。然后使用“p”选项查看，发现主分区1已经创建好了。

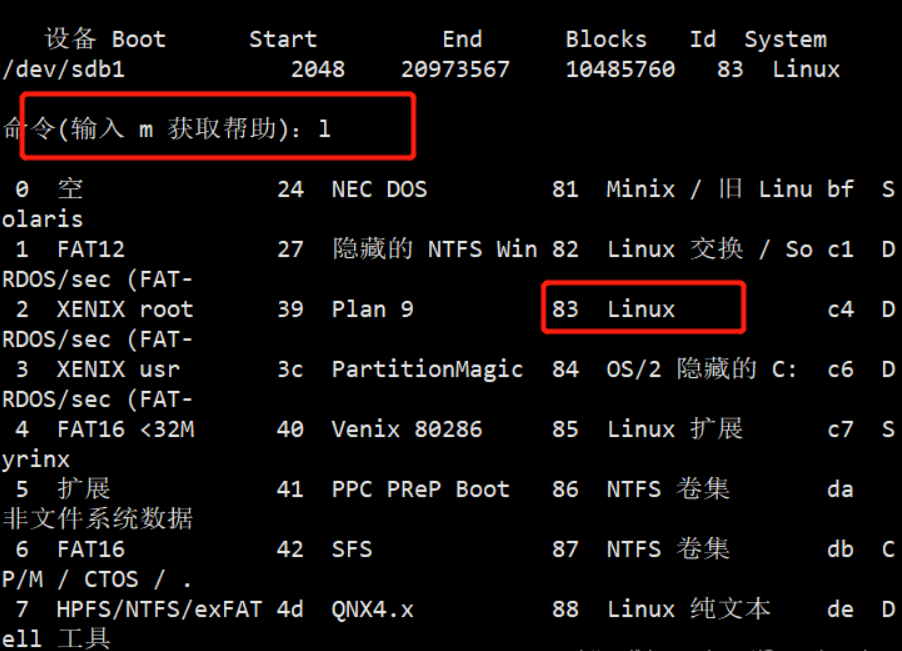

 如果想要更换系统类型，可以先使用“l”选项查询一下可以更换的系统类型有哪些。

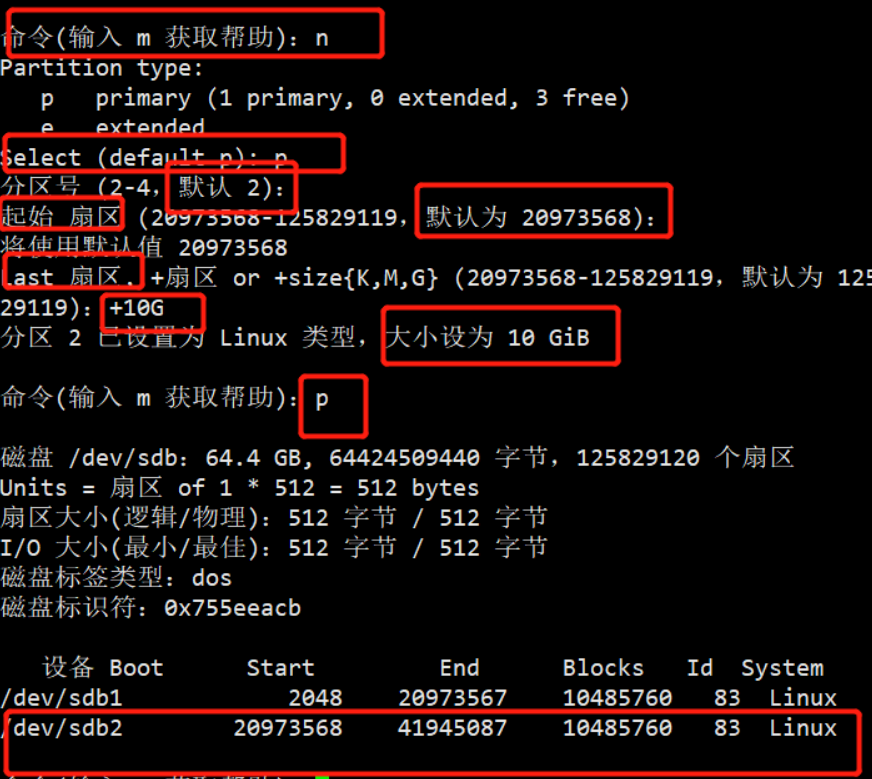

继续创建主分区2，操作流程和创建主分区1一样。

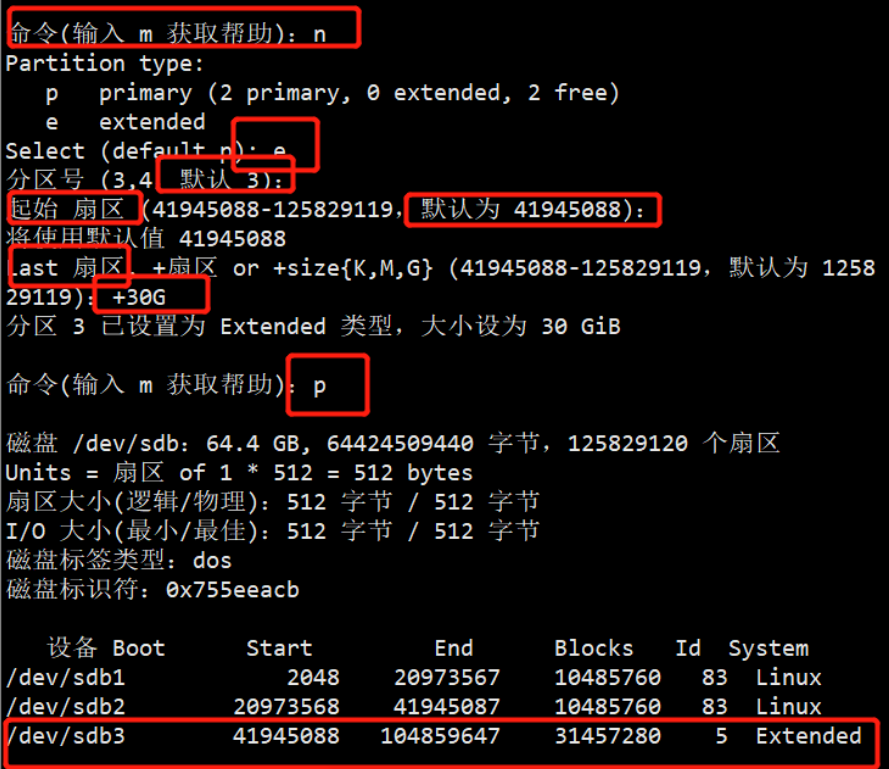

 接着创建一个扩展分区，注意，创建扩展分区的选项是“e”，该分区空间可以大些，因为之后的额逻辑分区是从扩展分区分出去的。

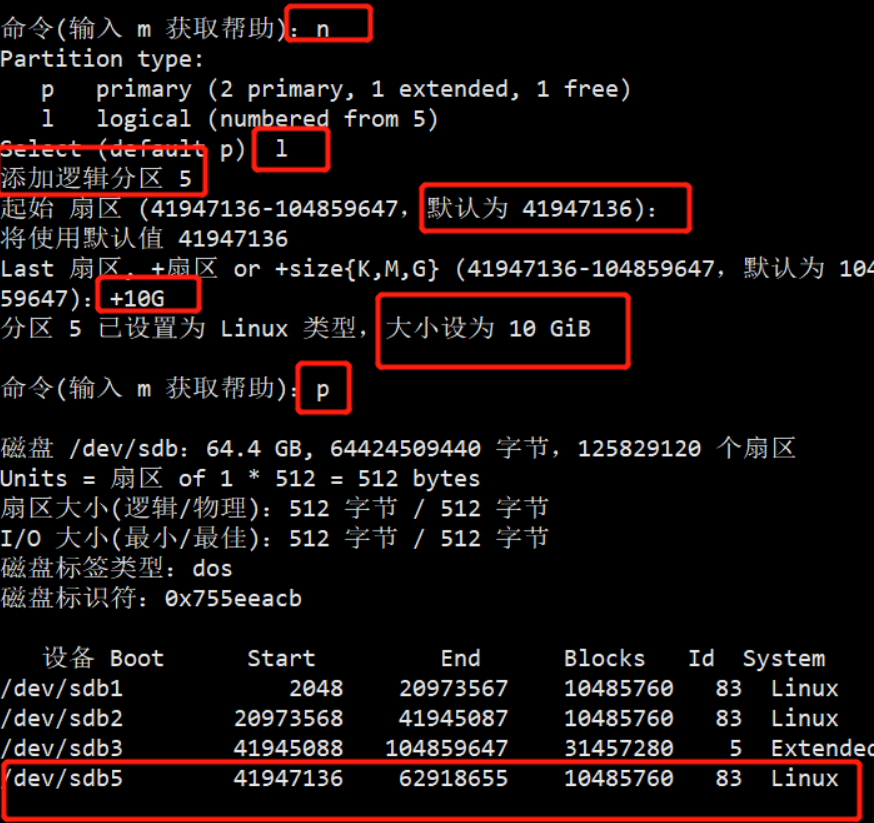

 接着可以创建逻辑分区了，注意创建逻辑分区的选项是“l”，其他操作如之前创建主分区一样。还有注意的是逻辑分区都是从“5”开始。

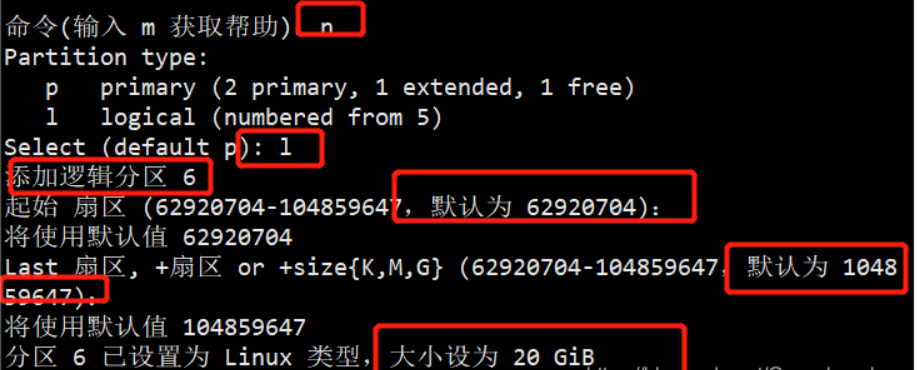

 再创建一个逻辑分区6，将剩下的所有的空间全部给6，直接按“Enter”即可。

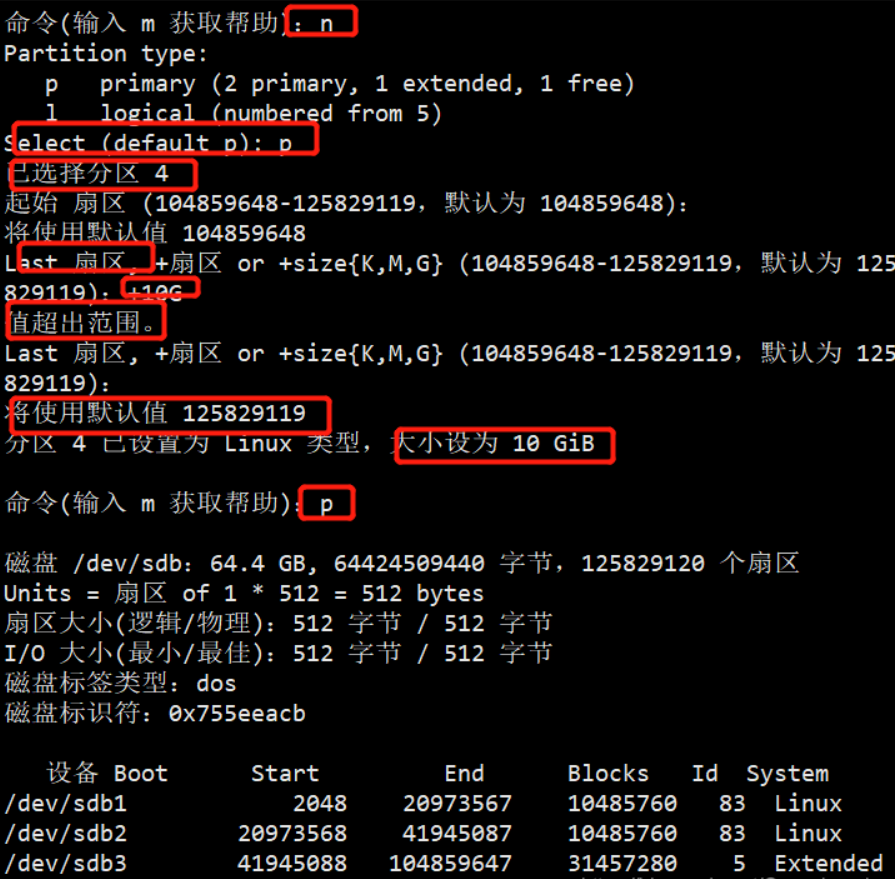

 最后创建一个交换分区，当给它10Gib时发现值超出了范围，这是因为之前给其他分区空间太多了，可能与10Gib有一些差别，不过直接按“Enter”就好，将剩下的所有的空间大小全给它就行。

 分区结束之后记得使用“w”保存配置后退出

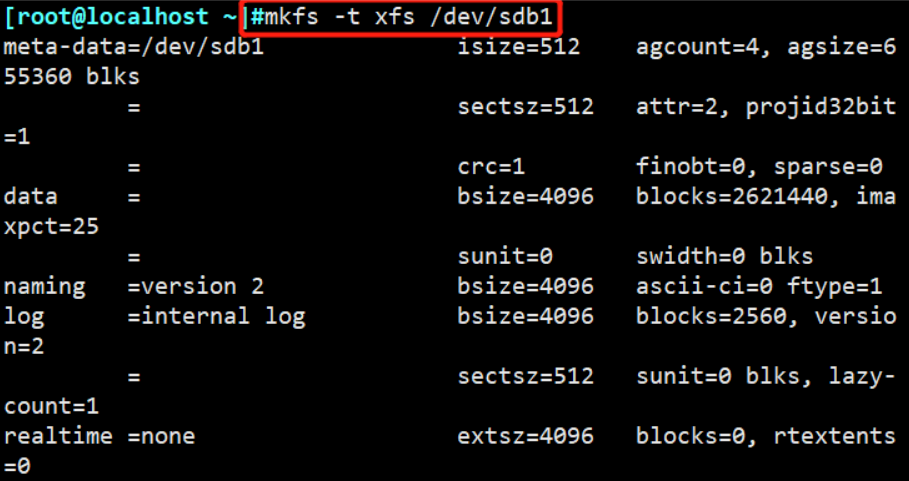

使用mkfs -t xfs /dev/sdb1 命令格式化sdb1分区，此命令中的xfs是指的分区1的文件系统类型是xfs。

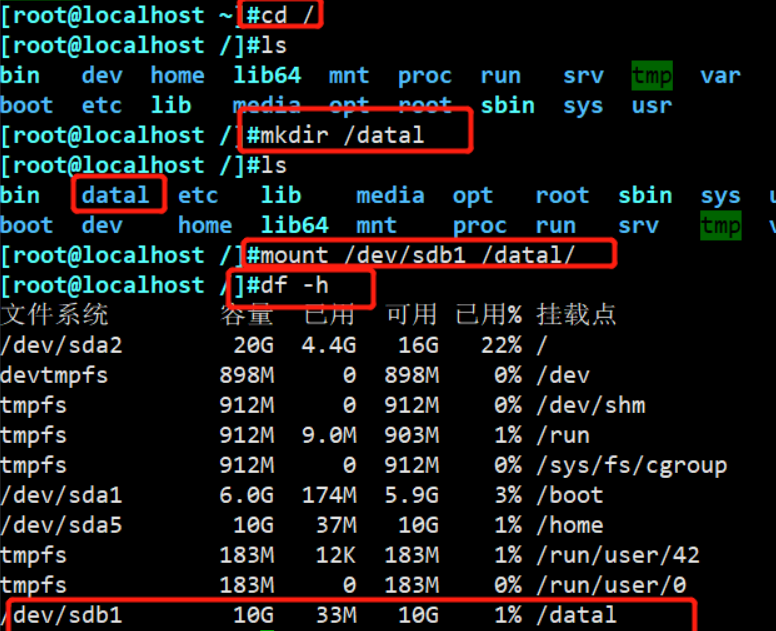

 当分区全部格式化完成后，想要使用该磁盘（文件系统）时，需要将该磁盘挂载在一个挂载点上（即一个目录上），所以需要在根目录下创建一个新的挂载目录。

 当文件系统（分区1）挂载好之后就可以在该分区中创建文件了

六、创建文件系统

1、Make Filesystem，创建文件系统(格式化)

mkfs  -t  文件系统类型  分区设备

2、示例

[root@localhost ~ ]# Is  /sbin/mkfs*
/sbin/mkfs　 /sbin/mkfs.cramfs　 /sbin/mkfs.ext3　 /sbin/mkfs.minix
/sbin/mkfs.btrfs 　/sbin/mkfs.ext2　 /sbin/mkfs.ext4　/sbin/mkfs.xfs
[root@localhost~]# mkfs  -t  xfs  /dev/sdb1

3、创建文件系统
创建文件系统的过程即格式化分区的过程
mkfs -t xfs /dev/sdb1
mkfs.xfs /dev/sdb1

（二）、mkswap命令

1、make swap,创建交换文件系统

mkswap  分区设备

2、创建交换文件系统
创建swap之前，目标分区应先通过fdisk 工具将分区类型ID 号设为82
fdisk /dev/sdb
–>t
–>3
–>82

mkswap /dev/sdb3
swapon /dev/sdb3 #启用新增加的交换分区
swapoff /dev/sdb3 #停用指定的交换分区
swapon -s #查看每个分区的swap状态信息
free -m #查看总的swap状态信息
利用df -h查挂载点

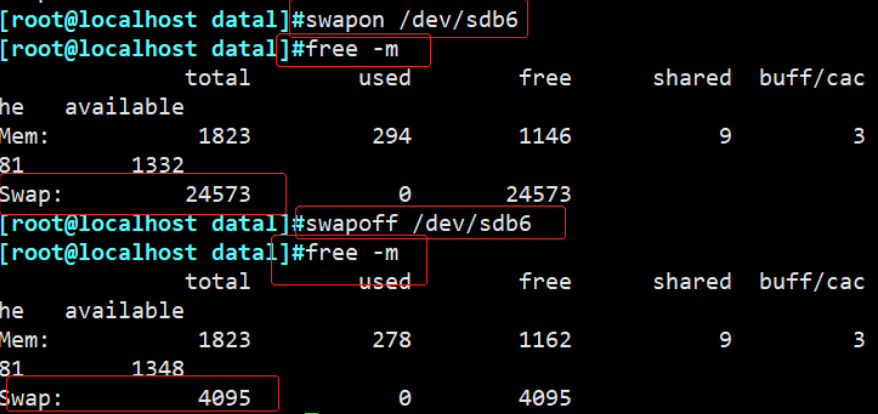

使用swapon /dev/sdb6 命令启用swap，发现空间变大，可在里面进行操作；使用swapoff /dev/sdb6命令关闭swap，空间变小。

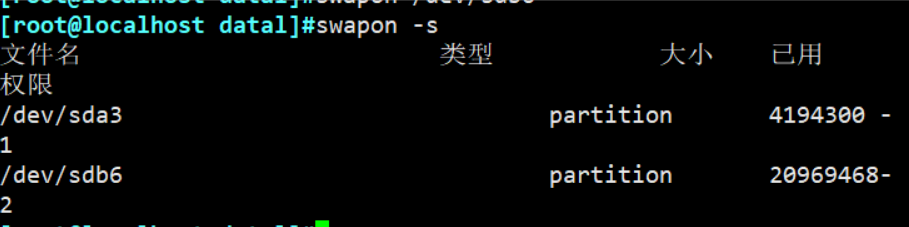

 利用swapon -s 查看每个分区的swap状态信息

七、挂载、卸载文件系统

1）、挂载文件系统、ISO镜像到指定文件夹

mount -t 类型 存储设备  挂载点目录
mount -o loop ISO镜像文件 挂载点目录
mount -f 强制挂载

挂载已下载到系统中的镜像文件 mount -o loop Centos-7-x86_64-DVD-1708.iso /media

也可以直接mount命令+目录

2）、查看磁盘使用情况
–>直接mount命令

–>df [选项]
-h：显示分区的容量单位
-T：显示文件系统的类型
-i：显示分区的inode号码数量

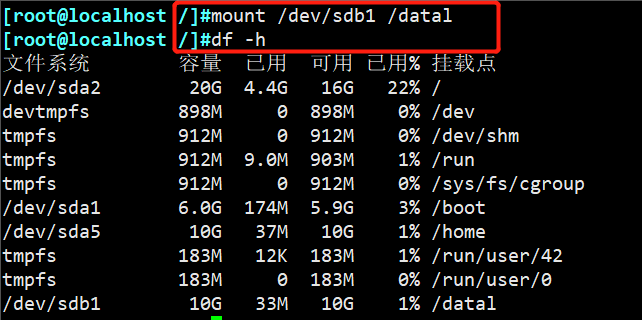

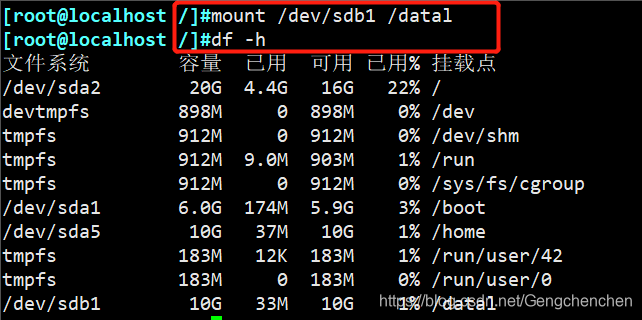

使用mount /dev/sdb1 /datal 命令将sdb1挂载起来

2、umount命令

1）、卸载已挂载的文件系统

umount 存储设备位置
umount   挂载点目录

卸载已挂载的文件系统
卸载前提：挂载的设备或者目录没有被在使用中，要先退出挂载目录

umount    -lf    存储设备目录或者挂载点目录

-l：表示解除正在繁忙的文件系统
-f：表示强制

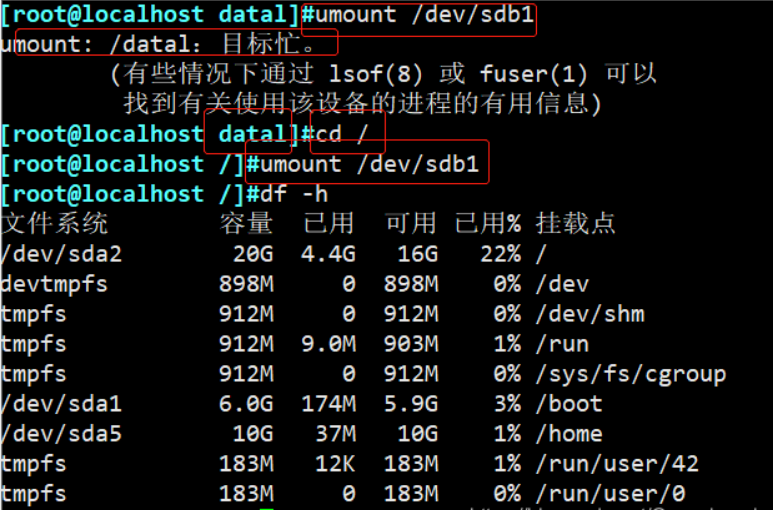

使用umount 命令卸载挂载的文件系统，当出现“目标忙”的错误时，是因为正处于该磁盘下，需要退出到根目录进行卸载操作。

（二）、自动挂载

1、/etc/fstab 配置文件
1）、包含需要开机后自动挂载的文件系统记录

2、设置文件系统的自动挂载
Linux操作系统在每次开机时,会自动读取 /etc/fstab 文件的内容，自动挂载所指定的文件系统。

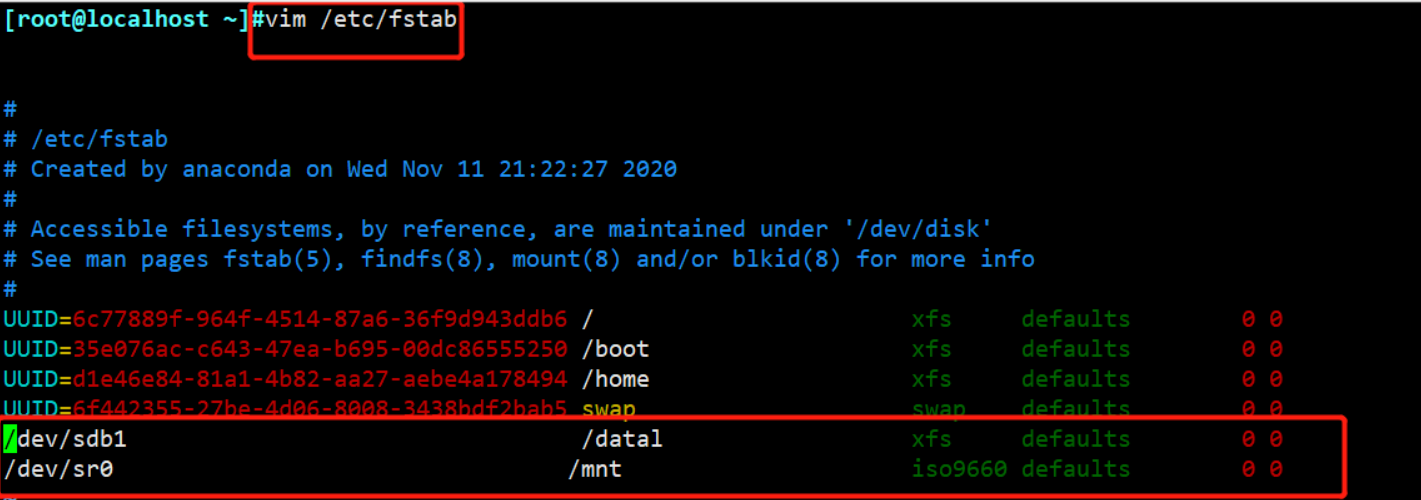

vim   /etc/fstab
/dev/sdb1      /opt     xfs           defaults     0      0
/dev/sr0       /mnt     iso9660       defaults     0      0

第1字段：设备名或设备卷标名。
第2字段：文件系统的挂载点目录的位置。
第3字段：文件系统类型,如xfs, swap等。
第4字段：挂载参数，即mount命令"-0"选项后可使用的参数。例如, defaults (默认参数)、w (可读写)、ro (只读)、noexec (禁用执行程序)。
第5字段：表示文件系统是否需要dump备份(dump是一个备份工具)。一般设为1时表示需要,设为0时将被dump忽略。
第6字段：该数字决定在系统启动时进行磁盘检查的顺序。0表示不进行检查, 1表示优先检查, 2表示其次检查。根分区可设为1,其他分区设为2

Linux操作系统在每次开机时,会自动读取 /etc/fstab 文件的内容，自动挂载所指定的文件系统。所以需要在该文件中将需要自动挂载的文件保存进去。

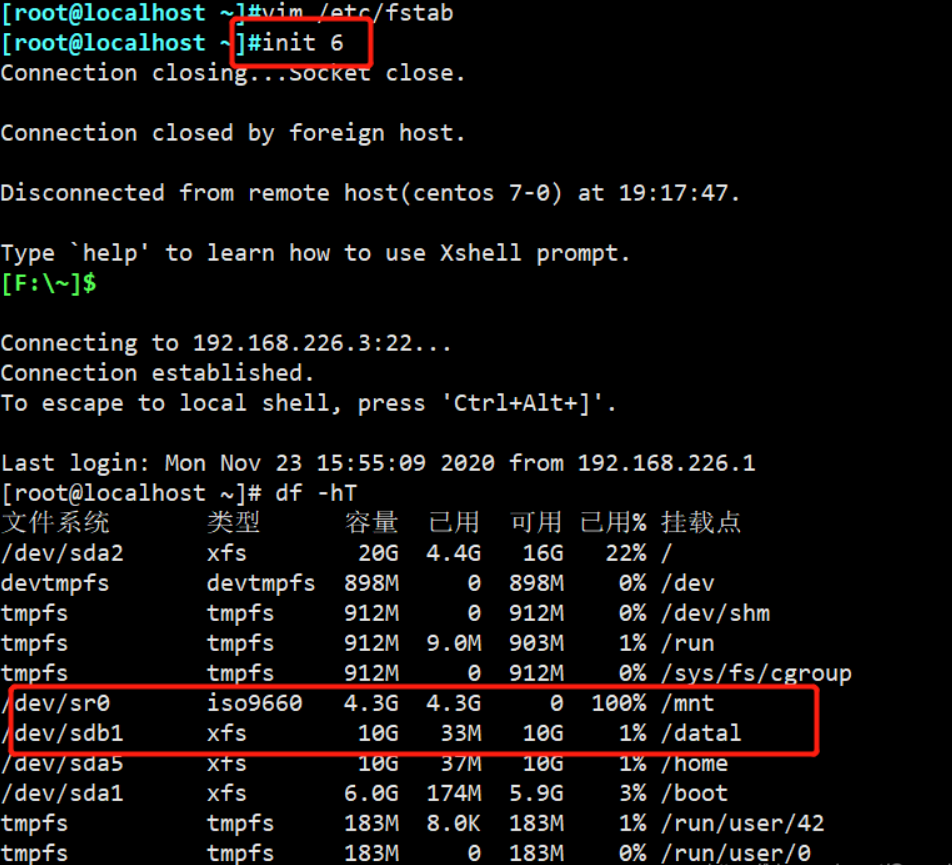

 “wq”保存以后，使用“init 6”命令重启，也将虚拟机重启一下，然后重新连上后发现两个文件已经自动挂载了。

 或者

 总结

管理磁盘和分区

创建文件系统

挂载、卸载文件系统
