Cisco Packet Tracer 单区域CIDR路由项OSPF配置实验

实验内容

1. 对所有路由器R1-R4的OSPF设置CIDR地址块:192.168.3.0/27

2. 对应的命令为：network 192.168.3.0 0.0.0.31 area 0

3. 对R1还应设置为192.168.1.0子网启用OSPF协议

   4.R4还应设置为192.168.2.0子网启用OSPF协议

实验步骤

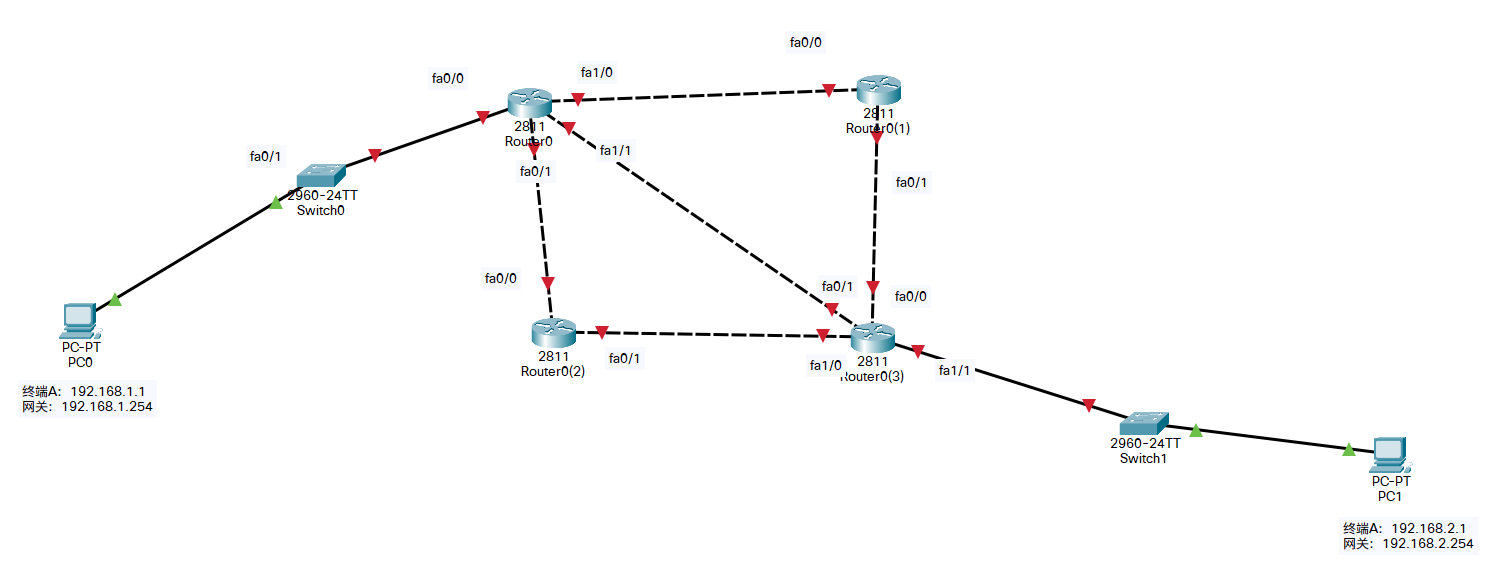

1. 如实验拓扑图配置好各个主机和路由器



2. 配置好终端A、B的主机ip和网关，并将路由器对应接口的网关设置好

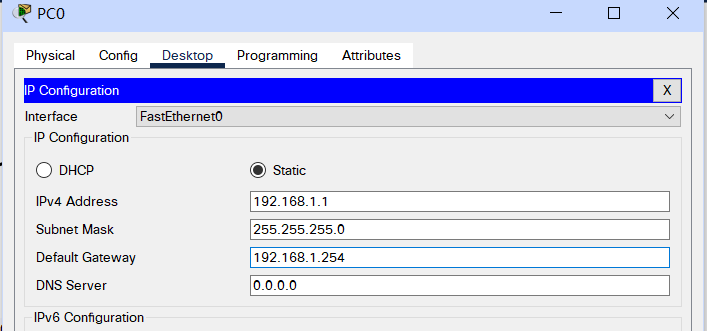

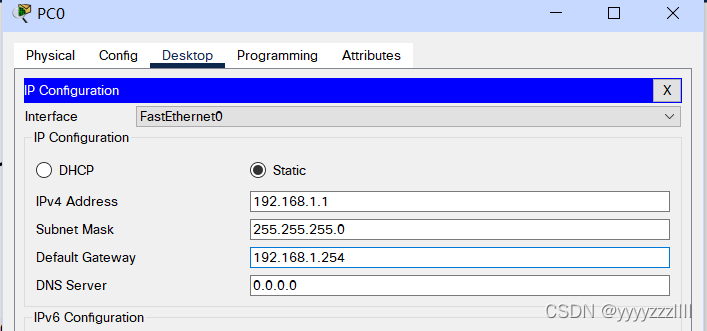

   Pc:



   路由器：



3. 按照拓扑图，配置好各个路由器之间的子网

路由器R1和R4之间为10M链路，其余为100M链路

路由器之间共有5个子网：

192.168.3.0/30,

192.168.3.4/30,

192.168.3.8/30,

192.168.3.12/30,

192.168.3.16/30

配置示例如下：

这里是在192.168.3.4/30 这一子网之中，所有应该从192.168.3.5开始设置

如上，将全部的路由器子网配置好。

4、然后设置好两个终端的OSPF,
对所有路由器R1-R4的OSPF设置CIDR地址块:192.168.3.0/27

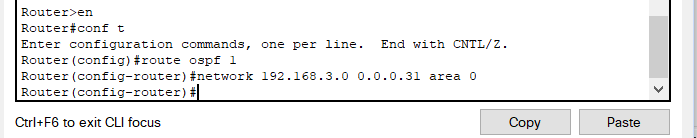

R1：

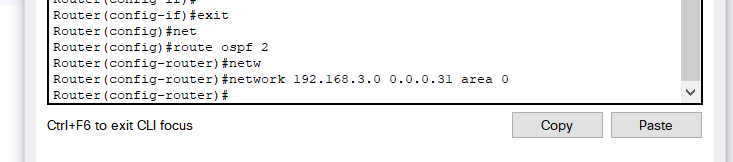

R2:

R3、R4同样设置

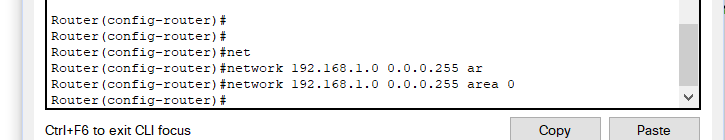

R1、R4需要分别设置192.168.1.0和192.168.2.0的ospf

5、设置完后终端Aping终端B,成功ping通，实验成功。
