IPSec（Internet Protocol Security）是IETF（Internet Engineering Task Force）制定的一组开放的网络安全协议。它并不是一个单独的协议，而是一系列为IP网络提供安全性的协议和服务的集合。

IPSec用来解决IP层安全性问题的技术。IPSec被设计为同时支持IPv4和IPv6网络。

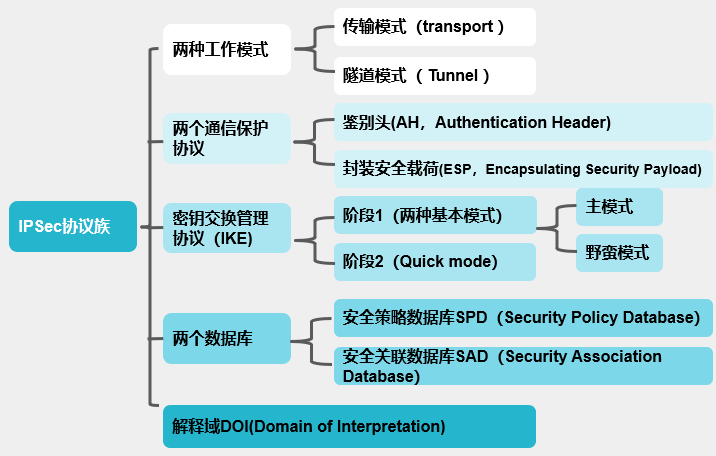

IPSec主要包括安全协议AH（Authentication Header）和ESP（Encapsulating Security Payload），密钥管理交换协议IKE（Internet Key Exchange）以及用于网络认证及加密的一些算法等。

IPSec主要通过加密与验证等方式，为IP数据包提供安全服务。

IPSEC工作模式

传输模式(Transport mode)

在传输模式下，IPSec协议处理模块会在IP报头和高层协议报头之间插入一个IPSec报头。

IP报头与原始IP分组中的IP报头是一致的，只是IP报文中的协议字段会被改成IPSec协议的协议号（50或者51) ，并重新计算IP报头校验和。传输模式保护数据包的有效载荷、高层协议，IPSec源端点不会修改IP报头中目的IP地址，原来的IP地址也会保持明文。

传输模式只为高层协议提供安全服务。

主要应用场景：经常用于主机和主机之间端到端通信的数据保护。

封装方式：不改变原有的IP包头，在原数据包头后面插入IPSec包头，将原来的数据封装成被保护的数据。

隧道模式(Tunnel mode)

传输模式不同，在隧道模式下，原始IP分组被封装成一个新的IP报文，在内部报头以及外部报头之间插入一个IPSec报头，原IP地址被当作有效载荷的一部分受到IPSec的保护。

通过对数据加密，还可以隐藏原数据包中的IP地址，这样更有利于保护端到端通信中数据的安全性。

封装方式：增加新的IP（外网IP）头，其后是ipsec包头，之后再将原来的整个数据包封装。

主要应用场景：经常用于私网与私网之间通过公网进行通信，建立安全VPN通道。

IPSEC通信协议

AH协议

AH分配到的协议号是51。即使用AH协议进行安全保护的IPv4数据报文的IP头部中协议字段将是51，表明IP头之后是一个AH头。AH头比ESP头简单得多，因为它没有提供机密性。由于不需要填充和一个填充长度指示器，因此也不存在尾部字段。另外，也不需要一个初始化向量。

AH提供的安全服务：

1.无连接数据完整性：通过哈希函数产生的校验来保证。

2.数据源认证：通过在计算验证码时加入一个共享秘钥来实现。

3.抗重放服务：AH报头中的序列号可以防止重放攻击。

AH不提供任何保密性服务：它不加密所保护的数据包。

不论是传输模式还是隧道模式下，AH提供对数据包的保护时，它保护的是整个IP数据包

ESP协议

ESP同样被当作一种IP协议对待，紧贴在ESP头前的IP头，以协议号50标志ESP头，ESP之前的IP头中的协议字段将是50，以表明IP头之后是一个ESP头，ESP不仅具备ESP头，还有一个包含有用信息的ESP尾。

在隧道模式中，ESP保护整个IP包，整个原始IP包将会以ESP载荷的方式加入新建的数据包，同时，系统根据隧道起点和终点等参数，建立一个隧道IP头，作为这个数据包的新IP头，ESP头夹在隧道IP头和原始IP包之间，并点缀ESP尾。

ESP提供加密服务，所以原始IP包和ESP尾以密文的形式出现。

ESP在验证过程中，只对ESP头部、原始数据包IP包头、原始数据包数据进行验证；只对原始的整个数据包进行加密，而不加密验证数据。

ESP提供的安全服务：

1.无连接数据完整性。

2.数据源认证。

3.抗重放服务。

4.数据保密。

5.有限的数据流保护

保密服务通过使用密码算法加密IP数据包的相关部分来实现。

数据流保密由隧道模式下的保密服务提供。

ESP通常使用DES、3DES、AES等加密算法实现数据加密，使用MD5或SHA1来实现数据完整性认证。

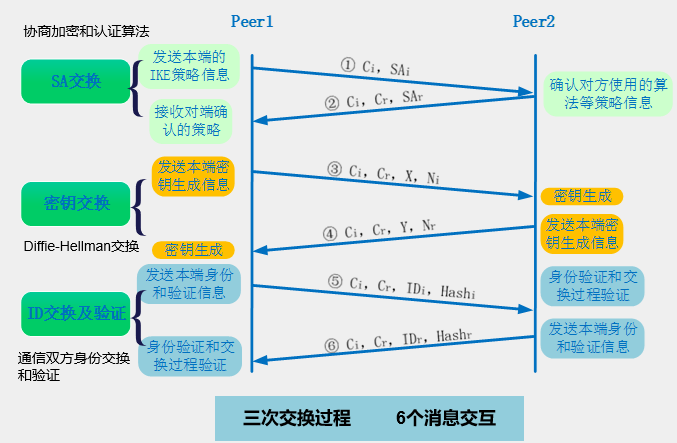

IKE阶段1–主模式协商：

IKE阶段1–野蛮模式协商：

野蛮模式下有三个交互包：

1.第一个交互包发起方建议SA，发起DH交换

2.第二个交互包接收方接受SA

3.第三个交互包发起方认证接受方

野蛮模式交互过程少，所以在传输过程中，其传输的数据比较多，并且前两个数据为明文传输，3为加密传输。和主模式不同，野蛮模式不提供身份保护。

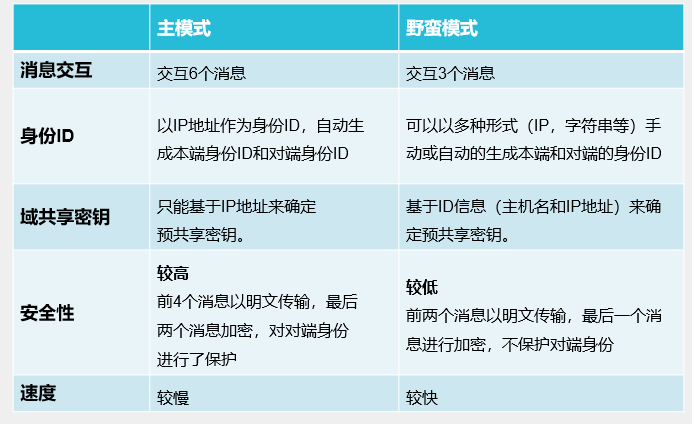

IKE阶段1两种模式对比：
