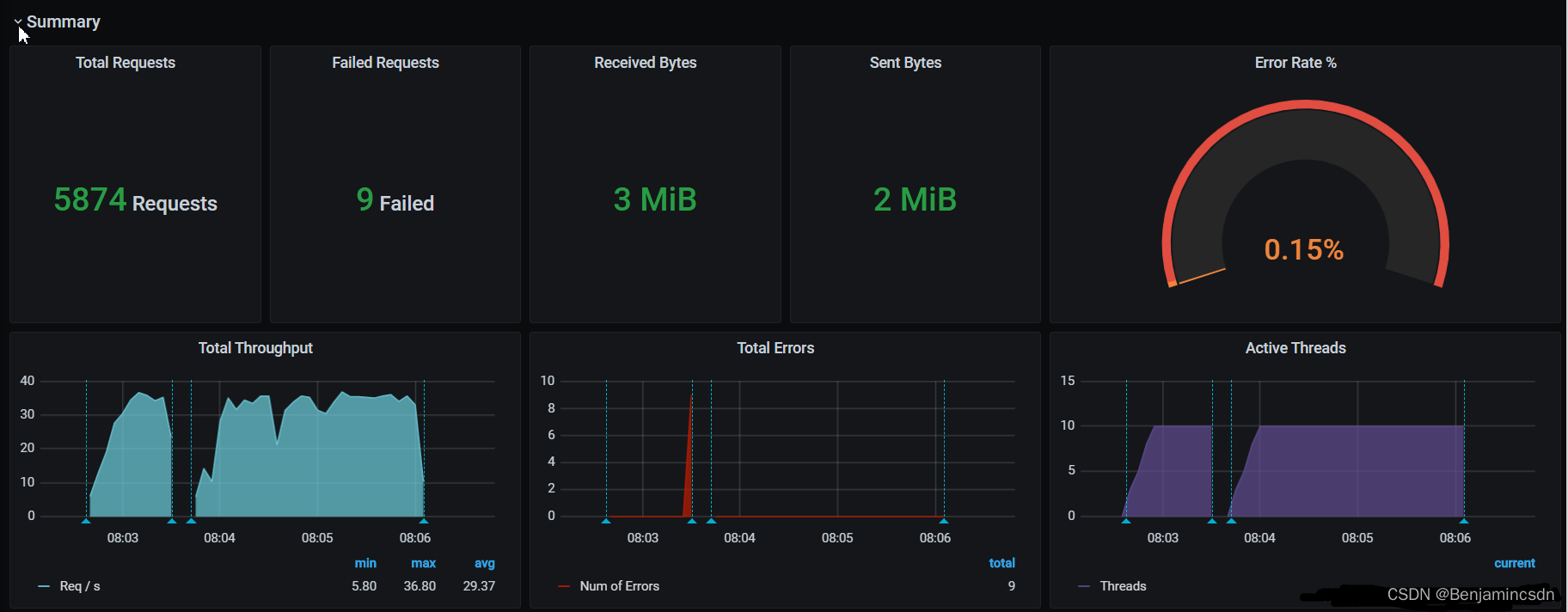

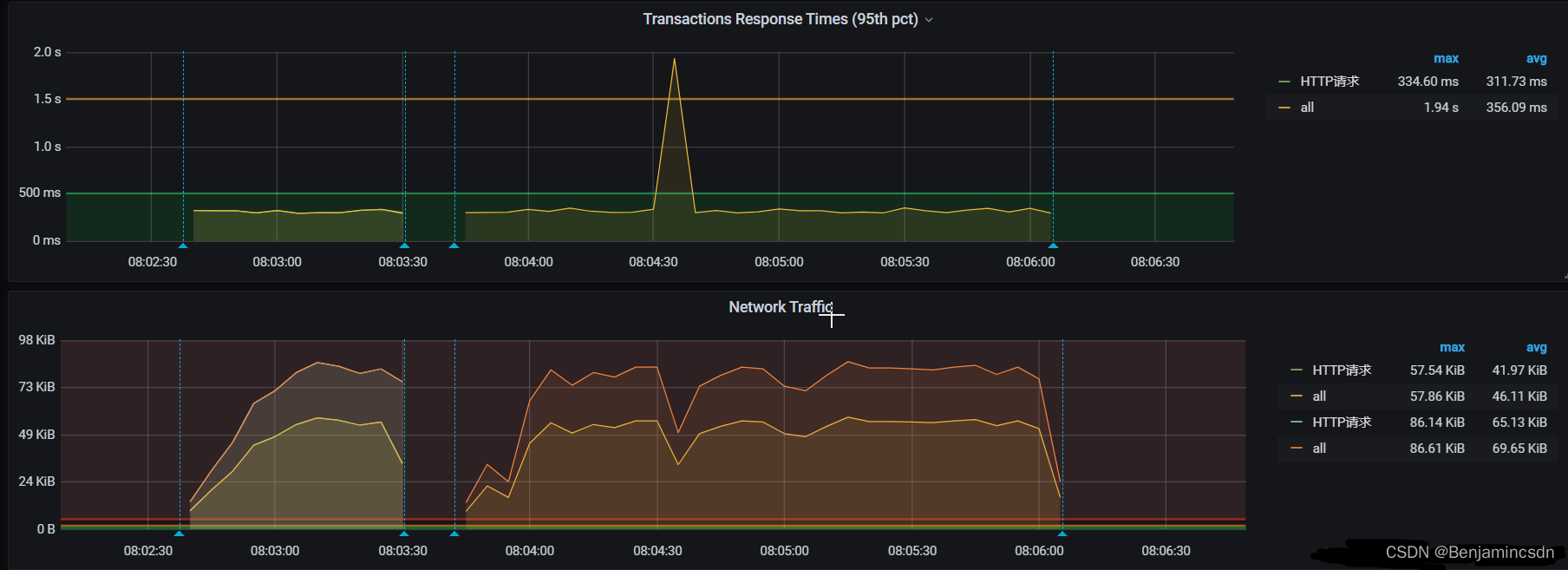

3、Grafana配置展示

四、结束语

一、前言

用jmeter做性能压测，压测出来的报告都是用jmeter原生自带的HTML测试报告。

Html报告对于压测性能分析来说已能满足，“精益求精”学习jmeter扩展支持的监控体系的强大，采用Jmeter + influxdb + Grafana 方式来搭建jmeter性能压测的监控，优化性能测试报告和实现持续压测和监控。

数据流转流程图

Jmeter + influxdb + Grafana 演示图.png

二、Jmeter 性能测试持续可视化环境搭建

1、Jmeter

1.1 Jmeter 简介

Apache JMeter是Apache组织开发的基于Java的压力测试工具。用于对软件做压力测试，它最初被设计用于Web应用测试，但后来扩展到其他测试领域。它可以用于测试静态和动态资源，例如静态文件、Java 小服务程序、CGI 脚本、Java 对象、数据库、FTP 服务器，等等。

2.1 Jmeter 环境搭建

请参考上一篇CSDN博文性能测试性能测试实战（四）Jmeter测试环境搭建 Centos运行Jmeter jmx Jmeter命令行详解 Jmeter生成Html性能测试报告 Jmeter 分布压测如何做？前期基础教程

https://blog.csdn.net/qq_25305833/article/details/122155194

jmeter原生自带的HTML测试报告演示

2、influxDB

2.1 influxDB 简介

InfluxDB 是一个开源分布式时序、事件和指标数据库。使用 Go 语言编写，无需外部依赖。其设计目标是实现分布式和水平伸缩扩展。InfluxDB 包括用于存储和查询数据，在后台处理ETL或监视和警报目的，用户仪表板以及可视化和探索数据等的API。

默认端口：8086，且无密码

2.2 influxDB 环境搭建

2.2.1 influxDB 下载和安装

下载地址

https://repos.influxdata.com/centos/7/x86_64/stable/

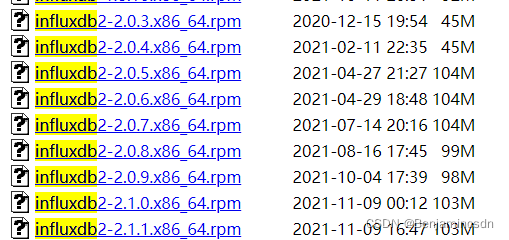

资源展示图

执行下载

wget https://repos.influxdata.com/centos/7/x86_64/stable/influxdb2-2.1.1.x86_64.rpm

执行安装

yum localinstall influxdb2-2.1.1.x86_64.rpm

2.2.2 influxDB 配置和启动

influxDB 两个主要文件位置

influxdb.service: /usr/lib/influxdb/scripts/influxdb.service
influxdb.conf: /etc/influxdb/influxdb.conf

更改服务启动配置

vim influxdb.service

将User和Group值改成root

[Service]
User=root
Group=root
LimitNOFILE=65536
EnvironmentFile=-/etc/default/influxdb
ExecStart=/usr/bin/influxd -config /etc/influxdb/influxdb.conf $INFLUXD_OPTS
KillMode=control-group
Restart=on-failure

[Install]
WantedBy=multi-user.target
Alias=influxd.service

重新生效服务

systemctl daemon-reload

启动Influxdb服务

临时启动：systemctl start influxdb
开机启动：systemctl enable influxdb

查看Influxdb安装成功

[root@localhost ~]# influx -version
InfluxDB shell version: 1.8.10

2.3 Chronograf 可视化管理工具平台

2.3.1 Influxdb 数据库命令行

# 进入数据库
[root@benjamin /]# influx
Connected to http://localhost:8086 version 1.8.4
InfluxDB shell version: 1.8.4


# 显示数据库表
> show databases
name: databases
name
----
_internal


# 创建/删除数据库
> create database jmeterTest
> show databases
name: databases
name
----
_internal
jmeterTest


# 切换数据库 展示表
> use jmeterTest
Using database jmeterTest
> show measurements
>


# 查询表
> select * from jmeterTest

2.3.2 Chronograf 可视化管理工具平台

由于InfluxDB1.x以后就没有了webUI界面，所以需要Chronograf来实现可视化构建。

下载安装

wget https://dl.influxdata.com/chronograf/releases/chronograf-1.8.10.x86_64.rpm

sudo yum localinstall chronograf-1.8.10.x86_64.rpm

启动Chronograf

systemctl start chronograf
systemctl enable chronograf

访问webUI界面，配置influxdb数据库

http://127.0.0.1:8888

添加数据配置

查看数据库

3、Grafana

3.1 Grafana 简介

Grafana是一款用Go语言开发的开源数据可视化工具,可以做数据监控和数据统计,带有告警功能。目前使用grafana的公司有很多,如paypal、ebay、intel等。

3.2 Grafana 环境搭建

官网下载地址

https://grafana.com/grafana/download

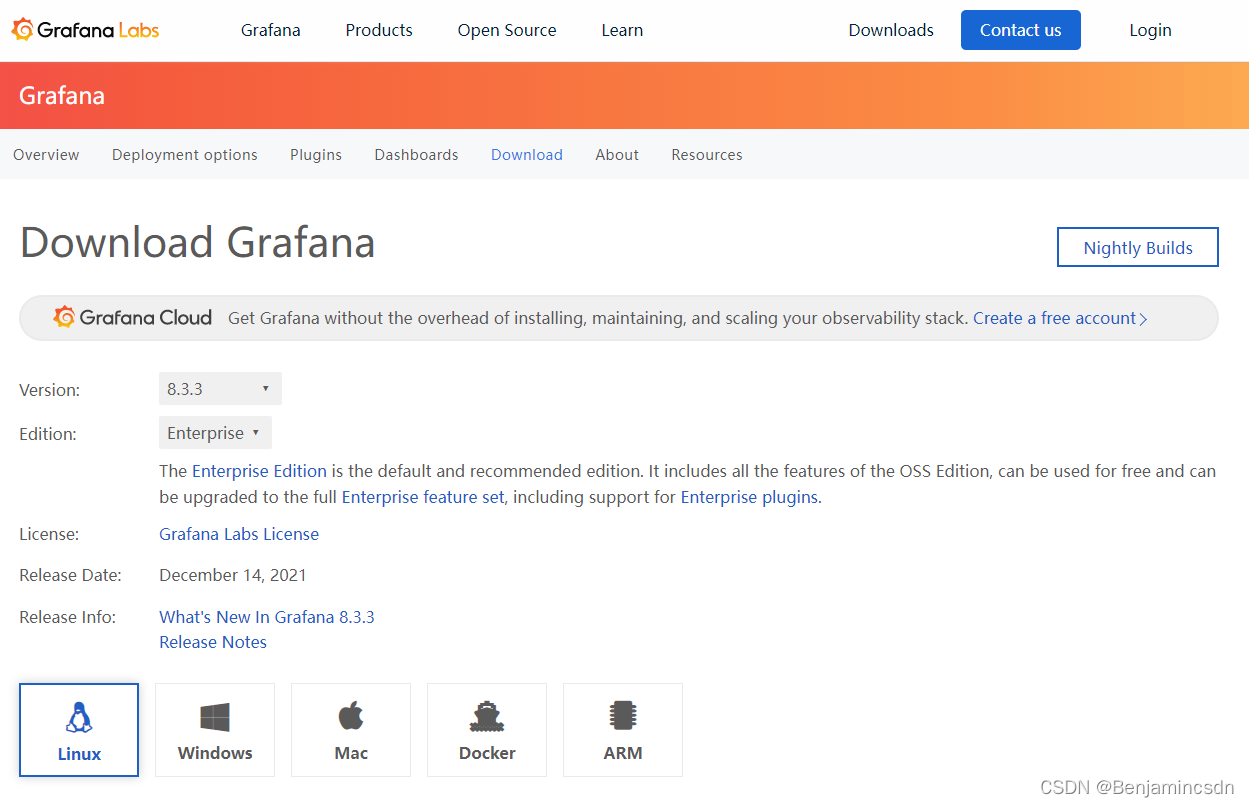

官网下载地址展示

wget https://dl.grafana.com/enterprise/release/grafana-enterprise-8.3.3-1.x86_64.rpm
sudo yum install grafana-enterprise-8.3.3-1.x86_64.rpm

启动grafana

启动服务：systemctl start grafana-server
开机启动：systemctl enable grafana-server
重新启动：systemctl restart grafana-server
查看运行：service grafana-server status

3.3 Grafana 环境配置

Grafana默认访问地址：http://localhost:3000，默认用户名admin密码admin

添加InfluxDB数据源步骤如下：

Configration –>Data Sources –> Add data source > InfluxDB Select

3.4 Grafana配置Jmeter仪表盘

3.4.1 寻找仪表盘Dashboard模板地址

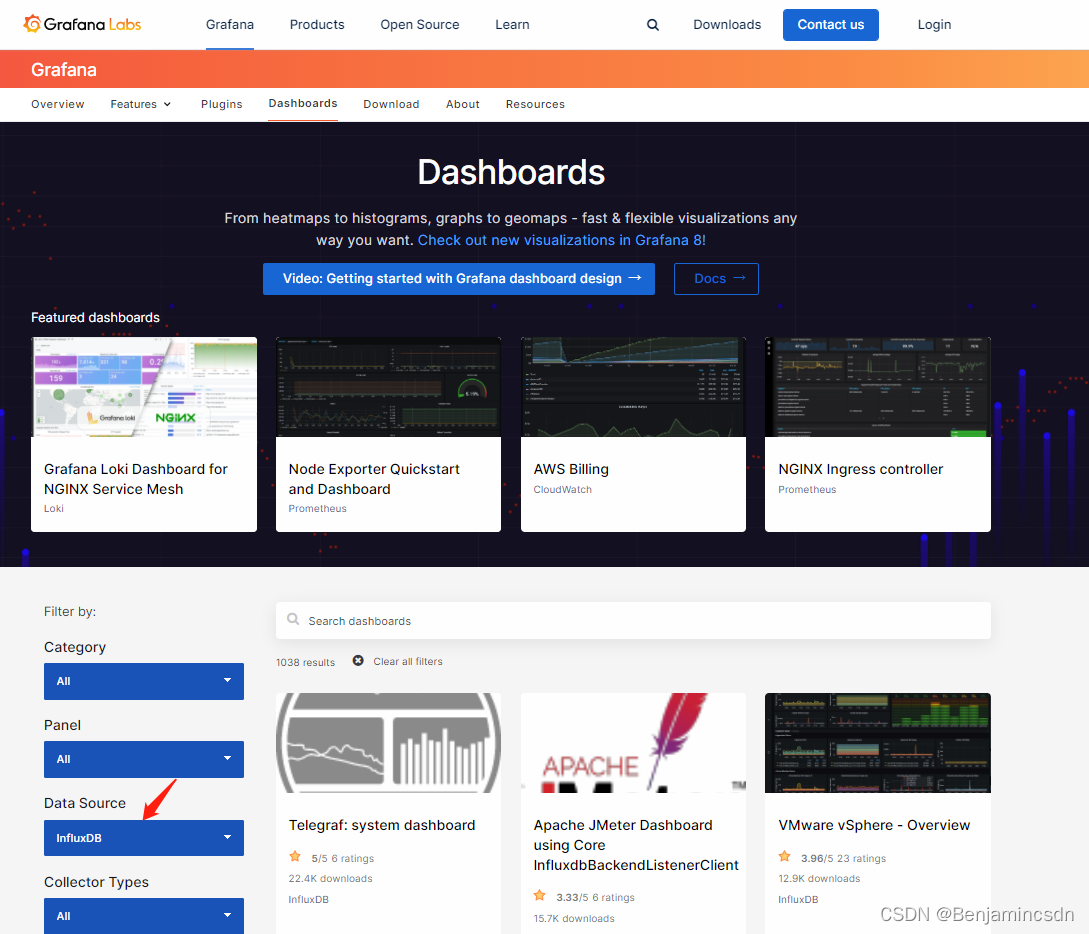

官方下载地址

https://grafana.com/dashboards?dataSource=influxdb

3.4.2 搜索 influxDB数据源模 > Jmeter > 并记录模板id （1152）

记录模板id，并获取Jmeter依赖包下载地址

3.4.3 Grafana添加Jmeter仪表盘（1152）并配置数据库

Grafana > Create > Import > 1152

※这里的measurement name要和jmeter里的一致~

4、小节

1问：环境搭建，做了什么？

1答：influxdb环境搭建和配置、Grafana环境搭建和配置并添加influxdb数据，Jmeter仪表盘

2问：为什么？

2答：influxdb数据库存储数据，Grafana读取数据并通过仪表盘进行可视化数据展示。

三、Jmeter + influxDB + Grafana 数据联动调试

1、Jmeter 脚本脚本示例

1.1 Jmeter 环境依赖配置

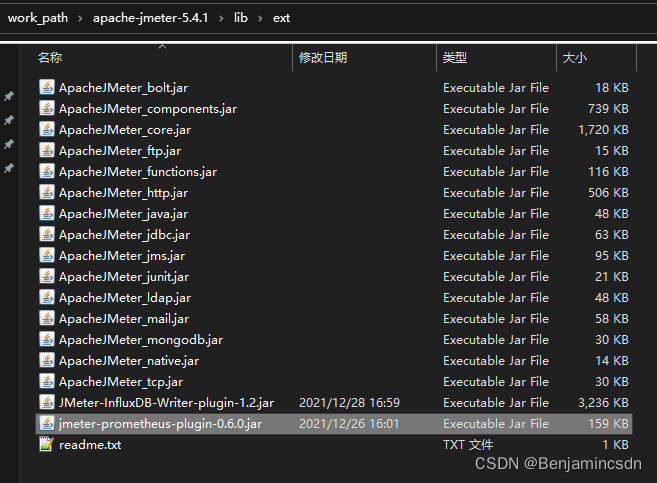

Jmeter依赖包配置目录

.\apache-jmeter-5.4.1\lib\ext

Jmeter依赖包下载地址

https://github.com/NovatecConsulting/JMeter-InfluxDB-Writer/releases/download/v-1.2/JMeter-InfluxDB-Writer-plugin-1.2.jar

1.2 Jmeter jmx脚本文件配置

Theead Group > Listener

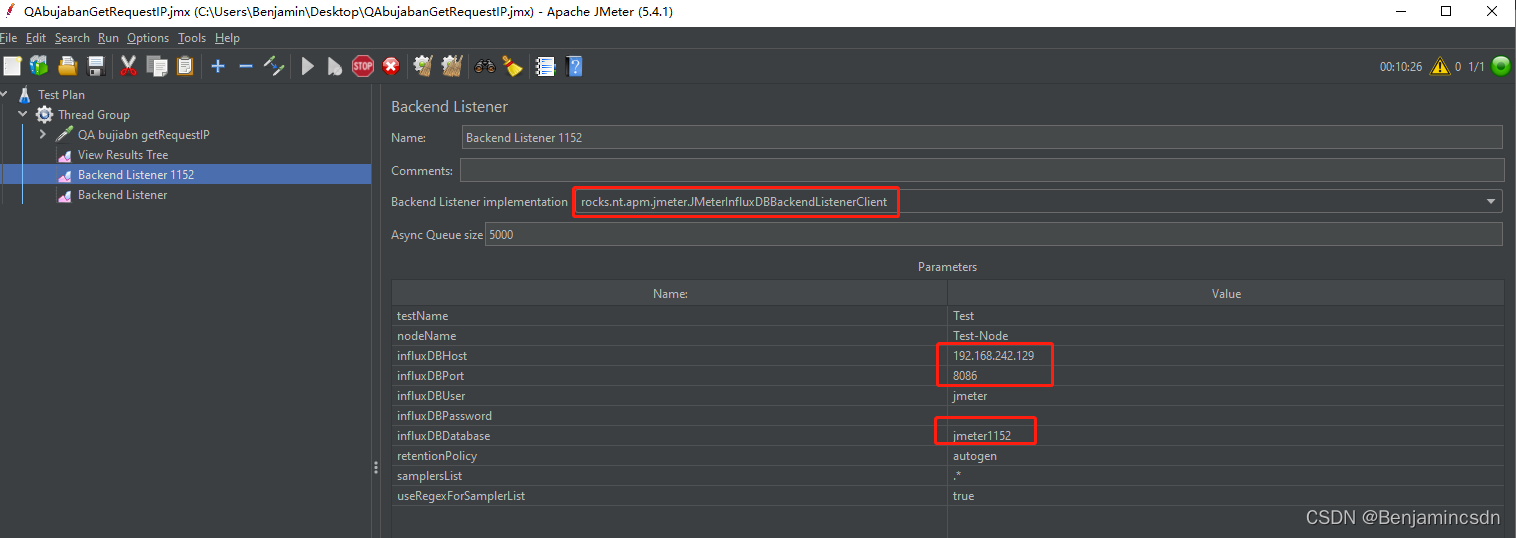

Backend Listener 配置

注意修改红色框对应的数据，线程组测试建议循环低线程组长时间运行。

1.3 Jmeter 脚本运行

持续运行jmx脚本生成数据

2、influxDB数据库查看

2.1 命令行查看数据库并行生成表格

> show databases
name: databases
name
----
_internal
jmeter
jmeterTest
jmeter1152
>
> use jmeter1152
Using database jmeter1152
>
> show measurements
name: measurements
name
----
requestsRaw
testStartEnd
virtualUsers
