Cadence Allegro异形焊盘制作之椭圆形通孔焊盘图文教程及视频演示

2022/1/1 23:20:35

视频演示:

Cadence Allegro异形焊盘制作之椭圆形通孔焊盘


对于一些长方形的管脚,其通孔焊盘设置成椭圆形的会比设置成圆形的更加合理。本文简单介绍使用Allegro自带的PAD Designer设置椭圆形焊盘的方法。

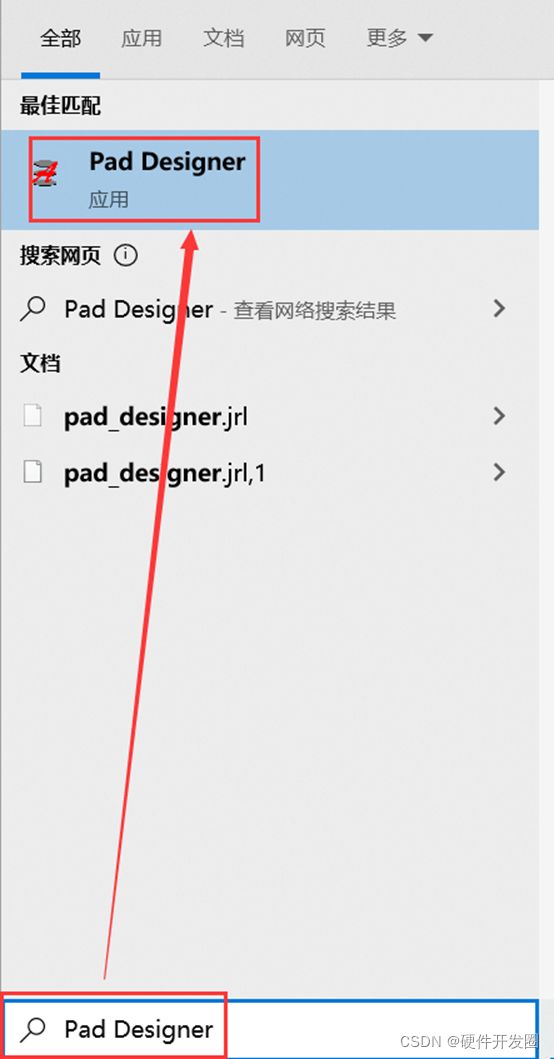

第1步:通过搜索“PAD Designer”打开PAD Designer软件
在这里插入图片描述

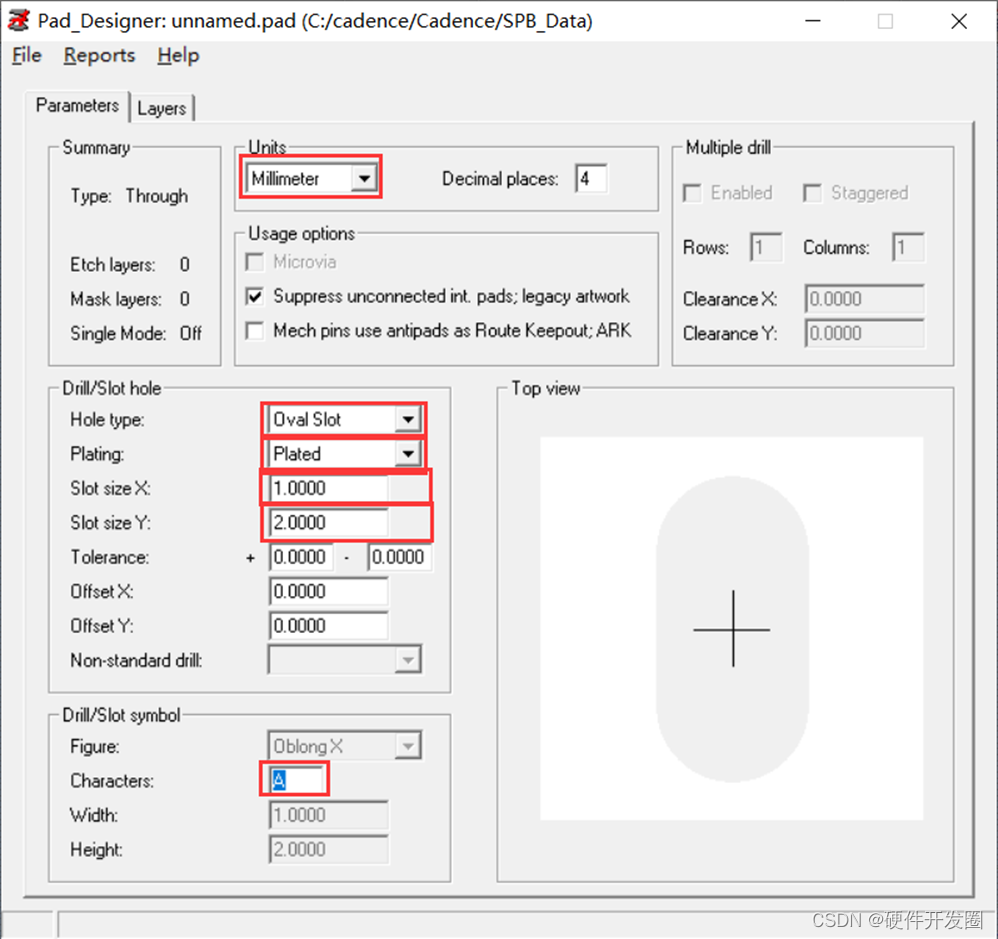

第2步:设置钻孔数据:单位“Millimeter毫米”,钻孔形状“Oval Slot椭圆形”,钻孔是否镀锡“Plated镀锡”,椭圆长短半径“2mm和1mm”钻孔符号标记“A”
在这里插入图片描述

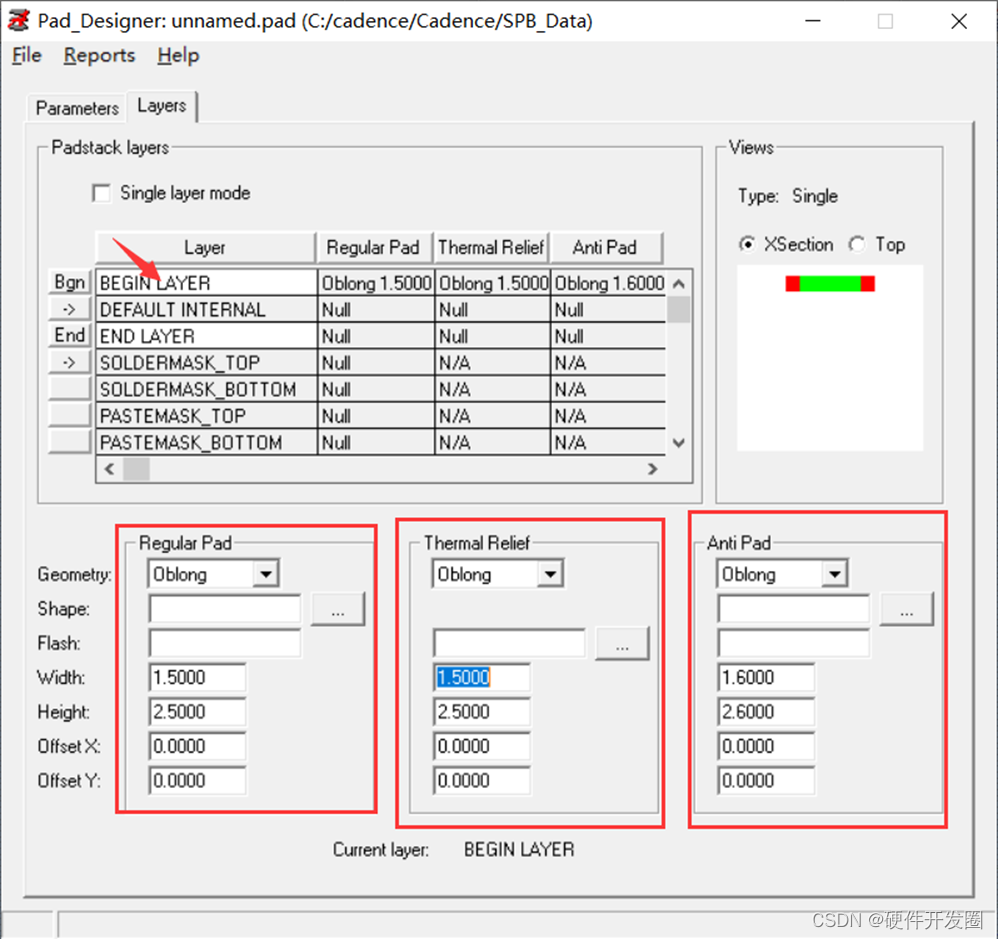

第3步:设置顶层焊盘的参数
在这里插入图片描述

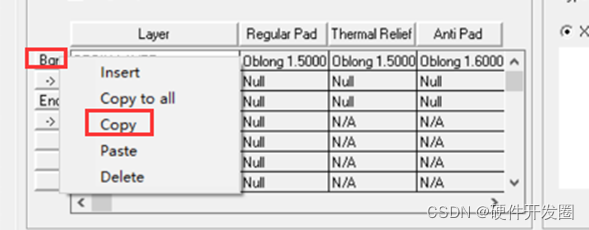

第4步:复制顶层焊盘的参数
在这里插入图片描述

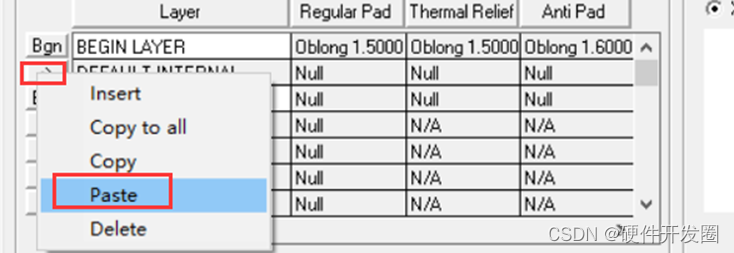

第5步:将顶层焊盘的参数粘贴到中间层
在这里插入图片描述

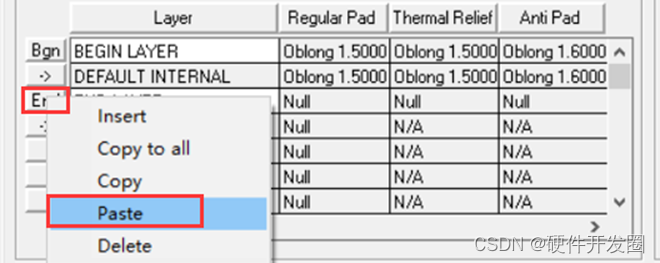

第6步:将顶层焊盘的参数粘贴到底层
在这里插入图片描述

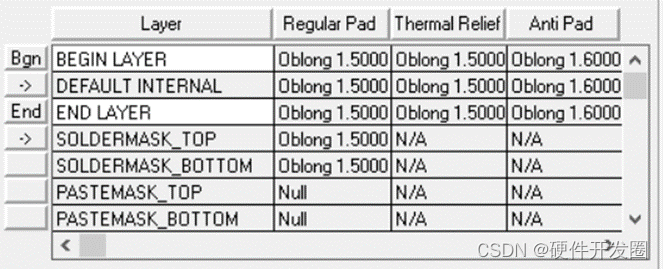

第7步:将顶层焊盘的参数按照同样的方法粘贴到“Soldermask_Top”和“Soldermask_Bottom”层
在这里插入图片描述
注意:通孔焊盘不需要制作钢网的话,PASTEMASK_TOP和PASTEMASK_BOTTOM层不用设置。

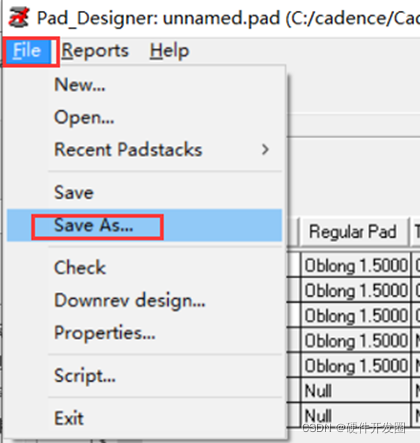

第8步:执行“File→Save As…”保存设计的焊盘
在这里插入图片描述
